금형 설계 도구 개요

일반적인 금형 설계 작업과 이러한 작업을 위해 사용하는 SolidWorks 도구에 대해 설명합니다.

작업 유형:
자동적인 표현 공정 도구는 금형을 작성하고 모델을 공정 단계별로 표시해 주는 도구입니다.
진단 진단 도구는 모델 결함 부분을 표시해주는 도구입니다. 금형을 작성하는 도중에, 코어와 캐비티 작성에 무슨 문제가 있는지 검사하는 도구입니다.
수정 수정 도구는 진단 도구로 발견한 모델의 문제점을 수정하는 도구입니다.
관리 관리 도구는 설계자와 엔지니어, 제조업체, 관리자들간의 모델 정보 교환과 모델 관리를 위해 사용하는 도구입니다.

자동적인 표현

작업 해결
SolidWorks로 작성하지 않은 파트 SolidWorks로 불러오기. 불러오기/내보내기 도구를 사용하여 다른 응용 프로그램에서 작성한 모델을 SolidWorks에서 열어 사용합니다.
불러온 파트에 있는 모델 지오메트리에 결함이 있을 경우 (예를 들어, 곡면에 틈이 있다든지), SolidWorks의 진단 불러오기 도구가 모델 결함을 찾아 지적해줍니다.
스케치 없는 모델면 찾기. 구배 분석 Tool_DraftAnalysis_View.gif 도구를 사용하여 스케치 면을 검사합니다. 추가 기능:

면 분류

양각 구배를 가진 면, 음각 구배를 가진 면, 불충분한 구배를 가진 면, 불규칙면 등을 색깔별로 표시합니다.

완만한 연결

면에서 구배 각도 변경을 표시해 줍니다.
언더컷 부분 검사. 언더컷 분석 Tool_UndercutAnalysis_View.gif 도구를 사용해서 금형에서 사출을 방해하는 모델의 막힌 부분의 위치를 알아냅니다.
이 영역은 언더컷 릴리프를 생성하기 위해 "사이드 코어" 메커니즘이 필요합니다. 측면 코어가 열리면서 금형이 사출됩니다.
모델 축척. 배율 Tool_Scale_Mold_Tools.gif 도구를 사용하여 플라스틱 수지가 냉각할 때 수축 계수를 고려하여 모델의 지오메트리 크기를 조절합니다. 고무 탄성 파트와 유리 충진 수지와 같은 경우에는, 비선형값을 지정할 수 있습니다.
분할 곡면을 작성하는 분할선 선택. 모델 주위에서 적당한 분할선을 선택하는 분할선tool_Parting_Lines_Mold_tools.gif 도구로 모델 분할선을 그립니다.
코어와 캐비티 사이에 틈이 생기는 것을 방지하는 폐쇄 곡면 작성. 구멍을 찾아내고, 폐쇄 곡면Tool_Shut_Off_Surfaces_Mold_Tools.gif 도구를 사용하여 구멍을 메꾸어 줍니다. 이 도구는 여러 가지 채우기 도구를 사용하여 열린 곡면을 채우는데 사용합니다. 채우기 없음 옵션은 한 개 이상의 관통 구멍을 제외하는데 사용해서 직접 폐쇄 곡면을 작성할 수 있습니다. 곡면을 메꾼 후에, 코어와 캐비티를 작성합니다.
분할 곡면을 작성하여 툴링 작성
특정 모델의 경우, 룰드 곡면을 사용하여 분할 곡면을 따라 인터락 곡면을 작성.
 분할 곡면 tool_Parting_Surfaces_Mold_tools.gif 도구를 사용하여 이전에 작성한 분할선에서 곡면을 돌출시킵니다. 이렇게 돌출된 곡면은 캐비티를 코어에서 분리하기 위해 사용합니다.
모델에 인터락 곡면 삽입. 인터락 곡면에 적용:
  • 간단한 모델. 툴링 분할tool_tooling_split_Mold_tools.gif 도구의 일부인 자동 옵션 사용.
  • 복잡한 모델. 룰드 곡면tool_Ruled_Surface_Mold_tools.gif 도구 사용하여 인터락 곡면 작성.
툴링 작업으로 코어와 캐비티 분리. 툴링 분할 tool_tooling_split_Mold_tools.gif 도구로 코어와 캐비티 자동 작성. 툴링 도구는 분할선, 폐쇄 곡면, 분할 곡면 정보를 사용하여 코어와 캐비티를 작성하며 블럭 크기를 지정할 수 있습니다.
측면 코어, 리프터와 이젝터 핀을 작성하기. 코어 Tool_Core_Mold_Tools.gif를 사용해서 툴링 솔리드에서 지오메트리를 추출하여 코어 피처를 작성합니다. 또한, 리프터 및 이젝터 핀을 작성할 수도 있습니다.
모델 내부를 볼 수 있도록 코어와 캐비티를 투명하게 표시.
 색 편집 tool_Edit_Color_Standard.gif 도구를 사용하여 요소 별로 다른 색을 지정. 색 편집 도구를 사용하여 투명도와 같은 시각 속성을 지정할 수 있습니다.
코어와 캐비티를 분리하여 표시.
 바디 이동/복사 Tool_Move_Copy_Bodies_Features.gif 도구를 사용하여 코어와 캐비티를 일정한 거리로 분리하여 표시합니다.

진단

작업 해결
불러온 파트 정확도 검사
불러온 파트나 SolidWorks 파트에서 배율Tool_Scale_Mold_Tools.gif 도구를 검사 도구로 사용하기
 불러온 피처에서 불량면이나 틈을 진단하고 오류를 고치기 위해 이 진단 불러오기Tool_Import_Diagnostics_Tools.gif (도구 도구 모음)를 사용합니다.

모서리 수정Tool_Heal_Edges_Features.gif을 사용해서 불러온 피처의 짧은 모서리를 수정합니다.

불러온 모델 검사를 위해 검사Tool_Check_Tools.gif 도구를 사용합니다.

좀 더 심각한 결함이 있는 모델의 경우에는, 곡면 채우기Tool_Filled_Surface_Surfaces.gif, 면 대치tool_Replace_Face_Surfaces.gif와 같은 도구를 사용합니다.

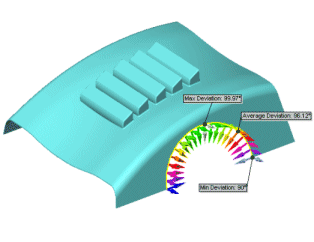

면 세트간의 탄젠시 검사 편차 분석 tool_Deviation_Analysis_Tools.gif 도구를 사용하여 면 사이의 경계를 측정하고 각도를 계산합니다. 이 분석은 모서리에서 선택한 점의 수에 준하여 진행됩니다.
사출 성형에 장애가 되는 모델 지오메트리 부분 찾아내기. 언더컷 분석 Tool_UndercutAnalysis_View.gif 도구를 사용하여 모델 지오메트리의 결함 부분을 찾아냅니다.
면 붙이기 실패 원인 찾기.
복잡한 모델의 경우, 곡면 결함 부분을 고치기 위해 면 대치와 곡면 붙이기 등과 같은 모델링 테크닉 필요. 이러한 곡면을 붙일 때, 곡면 사이의 틈이나 간섭으로 붙이기에 실패할 수 있습니다.
 검사 Tool_Check_Tools.gif 도구를 사용하여 모델을 검사합니다.
불러온 모델 데이터를 검사하기 위해 검사 도구를 사용할 수도 있습니다.

수정

작업 해결
불러온 모델의 결함 복원에 진단 도구를 사용할 수 있습니다. 면 사이에 큰 틈이 있어 진단 도구를 적용할 수 없을 때는, 아래와 같은 방법을 사용합니다.
불러온 모델 결함 수정 (예: 곡면 틈이 있는 모델의 경우).		 모델 수정에 사용하는 SolidWorks 도구:

곡면 채우기 Tool_Filled_Surface_Surfaces.gif

기존 모델 모서리, 스케치 또는 곡선에 의해 정의된 경계 내에서 원하는 수의 면을 갖는 곡면 패치를 구성합니다.

면 대치 tool_Replace_Face_Surfaces.gif

곡면이나 솔리드 바디에 있는 면을 새로운 곡면 바디로 바꿀 수 있습니다.

면 이동 Tool_Move_Face_Features.gif

면과 곡면 피처를 솔리드나 곡면 모델에서 직접 오프셋, 이동, 회전합니다.

면 삭제 TOOL_DELETE_FACE_SURFACES.GIF

다음과 같은 옵션이 있습니다.

삭제 및 패치

솔리드나 곡면 바디의 면을 삭제하고 자동으로 패치할 수 있습니다.

삭제 및 채우기

삭제후 채우기는 틈을 모두 메꾸기 위해 하나의 면을 생성합니다.

스윕 곡면 Tool_Swept_Surface_Surfaces.gif

(아래를 참고하십시오.)

로프트 곡면 Tool_Lofted_Surface_Surfaces.gif

(아래를 참고하십시오.)
면 붙이기. 새 곡면을 기존 파트에 붙이기 위해 다른 모델링 작업과 연결하여 사용되는 경우가 많습니다. 곡면 붙이기 tool_Knit_Surface_Surfaces.gif 도구를 사용하여 두 개 이상의 면과 곡면을 하나로 결합합니다.
불충분한 구배가 있는 면이 있는 모델에 구배 삽입. 구배 tool_Draft_Features.gif 도구를 사용하여 구배를 적용합니다.
일부 모델의 경우 구배 도구를 사용하여 구배를 추가할 수 있습니다. 다른 모델의 경우에는, 구배 각도를 변경하여 곡면을 이동하거나 작성해야 할 때도 있습니다.
면 이동 Tool_Move_Face_Features.gif을 사용해서 구배를 적용해서 특정 구배 각도로 면을 회전합니다.

SolidWorks 곡면 테크닉으로 구배 작성. SolidWorks 곡면 테크닉을 사용하여 정확한 구배 각도를 사용하여 새 곡면을 작성할 수 있습니다. 그 다음, 면 대치 tool_Replace_Face_Surfaces.gif를 사용하여 작성한 곡면을 파트에 삽입합니다.

곡면 모델링 테크닉:

룰드 곡면 tool_Ruled_Surface_Mold_tools.gif

선택한 모서리와 수직인 곡면이나 테이퍼 곡면을 작성합니다.

스윕 곡면 Tool_Swept_Surface_Surfaces.gif

필요하면 안내 곡선을 사용하여 스윕 곡면을 작성합니다.

로프트 곡면 Tool_Lofted_Surface_Surfaces.gif

기존 프로파일을 안내 곡선으로 사용하여 로프트 곡면을 작성합니다.

곡면 채우기 Tool_Filled_Surface_Surfaces.gif

곡면 채우기 피처는 모델 모서리, 스케치, 곡선에 의해 정의된 경계 내에 다각형의 곡면 패치를 만듭니다.
지그재그형 면 분할 다음 중 하나를 수행하십시오.
  • 분할선 tool_Split_Line_Curves.gif 도구를 사용하여 원통면을 따라 실루엣 곡선을 작성합니다. 이렇게 하여 파트를 분할하고 분할선으로 생성을 합니다.
  • 분할선 tool_Parting_Lines_Mold_tools.gif 도구에서 분할 면 옵션을 사용합니다.

관리

작업 해결
제품 설계 과정 관리. SolidWorks eDrawings 파일로 저장한 문서를 다른 설계자에게 전송하여 무료 eDrawings Viewer로 파일을 볼 수 있습니다. 코멘트 필드에 모델 관련 정보를 삽입합니다.

eDrawings에 대한 자세한 내용은 도움말 > SolidWorks 튜터리얼 > 모든 SolidWorks 튜터리얼 을 열어 SolidWorks eDrawings 튜터리얼을 통해 배울 수 있습니다.
제품 데이터와 수정본 관리 제품 데이터 관리도구인 SolidWorks Workgroup PDM을 사용합니다. 도구 > 애드인 을 클릭하고, SolidWorks Workgroup PDM를 선택하면 이 애드인이 활성됩니다.

Workgroup PDM에 대한 자세한 내용은 도움말 > SolidWorks 튜터리얼 > 모든 SolidWorks 튜터리얼 을 열어 Workgroup PDM 튜터리얼을 통해 배울 수 있습니다.
사용자가 파트 공급업체에서 변경한 파트를 사용하기 위해 불러온 피처로 대치하기. 피처 편집를 사용해서 불러온 피처를 새 파일의 지오메트리와 대치합니다.
ACIS, Autodesk Inventor, IGES, Parasolid, Pro/ENGINEER, Solid Edge, STEP, VDAFS, 또는 VRML 파일에서 작성된 피처만을 편집할 수 있습니다.
