치수 보기에는 설정값 값이 있는 치수 및 수식에 의해 결정된 치수를 비롯해서 활성 파트 또는 어셈블리에 사용되는 모든 치수가 표시됩니다. 이 보기에서는 여러 치수의 이름을 쉽게 바꾸고 해당 값을 변경할 수 있습니다.
설정한 값이 있는 치수는 이 보기에서만 볼 수 있으며 수식 보기 또는 정렬된 보기에서는 볼 수 없습니다.
치수 보기는 파트용 보기와 어셈블리용 보기의 두 가지 버전이 있습니다.

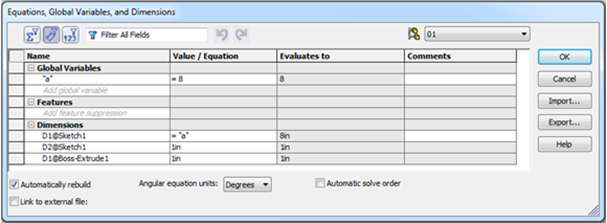

파트용 치수 보기에서는 다음 작업을 수행할 수 있습니다.
- 새 글로벌 변수를 추가하고 기존 글로벌 변수의 이름 변경, 편집, 삭제 및 기능 억제를 수행합니다.
- 기능을 억제할 수식을 추가합니다.
- 치수 이름을 바꾸고 치수 값을 변경하거나 치수에 수식을 추가합니다.
- 글로벌 변수 및 피처와 수식이 있는 치수에 설명을 추가합니다.

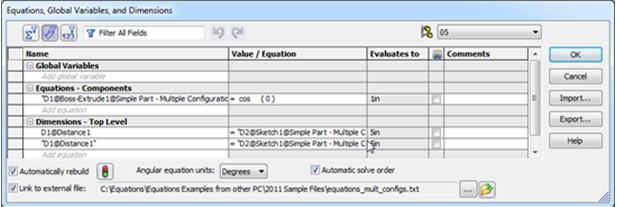

어셈블리용 치수 보기에서는 다음 작업을 수행할 수 있습니다.
- 새 글로벌 변수를 추가하고 기존 글로벌 변수의 이름 변경, 편집, 삭제 및 기능 억제를 수행합니다.
- 부품의 수식을 추가하고 기존 글로벌 변수의 이름 변경, 편집, 삭제 및 기능 억제를 수행합니다.
- 어셈블리의 최상위 레벨 치수의 이름을 변경하고 편집합니다.
- 글로벌 변수, 부품 수식 및 수식이 포함된 최상위 치수에 설명을 추가합니다.
치수에 지정된 수식 기능을 억제하면 치수는 마지막에 평가된 값을 사용합니다. 수식 기능 억제를 해제하면 치수는 값 대신 수식을 사용합니다.
이름 열에서 글로벌 변수, 피처 및 수식의 이름은 따옴표로 묶이고 치수 이름은 그렇지 않습니다. 값/수식 열에서 수식으로 결정되는 치수는 =(같음 부호)로 시작되고 설정한 값이 있는 치수는 =로 시작되지 않습니다.
