외형 패턴

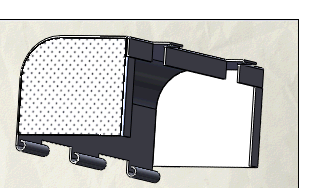

외형 패턴 피처를 사용하여 완전히 테슬레이션된 솔리드 모델을 표시하는 대신 구멍의 패턴을 외형적으로 정의하고 표시할 수 있습니다. 패턴 지오메트리가 외형일 뿐이어서 재생성 시간이 현저하게 줄어듭니다.

1. 작업 창에서 표현, 화면, 및 데칼 탭을 클릭합니다.
2. 표현 아래에서, 기타 > RealView 표현만을 클릭하고 외형 구멍 패턴을 더블 클릭하거나 그래픽 영역으로 끌어 갑니다.
   다른 표현에 대한 면을 사전 선택해야 합니다. 외형 패턴에는 사전 선택이 작동하지 않습니다.

3. PropertyManager에서, 경계 채우기 의 대상 면을 선택합니다.
4. 패턴 레이아웃 아래에서:
   1. 레이아웃을 선택합니다.
   2. 간격 옵션을 설정합니다.
   3. 패턴 방향을 결정할 모서리를 선택합니다.
5. 씨드 유형 아래에서,
   1. 씨드 유형을 선택합니다.
   2. 크기 옵션을 설정합니다.
6. 를 클릭합니다.
