Menedżer właściwości PropertyManager Linia magnetyczna

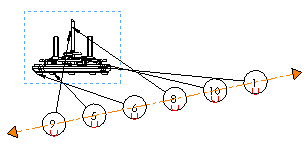

Linii magnetycznych można używać do wyrównywania odnośników.

Aby wyświetlić tego menedżera właściwości PropertyManager, należy w rysunku kliknąć opcję Linia magnetyczna Tool_magnetic_line_annotations.gif (pasek narzędzi Adnotacja) lub Wstaw > Adnotacje > Linia magnetyczna.

Parametry

  Długość Ustawia długość linii.
  Kąt Ustawia kąt linii pomiędzy 0 a 180 stopni względem położenia poziomego.
  Odstępy Wybrać jedną z poniższych możliwości:

Równe

Rozmieszcza odnośniki równomiernie pomiędzy odnośnikami skrajnymi.

Swobodne przeciągnięcie

Pozwala umieścić odnośnik w dowolnym miejscu linii.
