Menedżer właściwości PropertyManager zgięcia

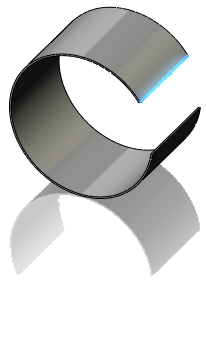

Menedżer właściwości PropertyManager Zgięcia pozwala na konwertowanie części skorupy na część arkusza blachy.

Aby użyć menedżera właściwości PropertyManager Zgięcia, aby konwertować część na arkusz blachy, należy:

  1. Kliknąć przycisk Wstaw zgięcia Tool_Insert_Bends_Sheet_Metal.gif (pasek narzędzi Arkusz blachy) lub kliknąć Wstaw > Arkusz blachy > Rozcięcie.


  2. W części Parametry zgięcia:
    • Wybrać opcję Zastąp parametry domyślne, aby zmienić promień zgięcia lub grubość z oryginalnej operacji arkusza blachy.
    • Wybrać Nieruchomą ścianę lub krawędź PM_shm_Fixed_Face.gif.
      Jeżeli część nie zawiera ściany planarnej, można wybrać krawędź liniową
    • Ustawić Promień zgięcia PM_draft_angle.gif.
    • Wybrać Ignoruj skośne ściany, aby wykluczyć sfazowania z konwersji na zgięcia arkusza blachy.
  3. W części Naddatek materiału, wybrać jedną z poniższych opcji: Tabela zgięć, Współczynnik K, Naddatek materiału, Ubytek materiału lub Obliczanie zgięcia.
  4. Jeżeli wybrano Współczynnik K, Naddatek materiału lub Ubytek materiału, należy wpisać wartość.
  5. Jeżeli chcemy, aby podcięcia były dodawane automatycznie, należy zaznaczyć pole wyboru Automatyczne podcięcie, a następnie wybrać typ podcięcia. Jeżeli wybierzemy Prostokątne lub Zaokrąglony prostokąt, to musimy określić Proporcję podcięcia.
  6. Jeżeli zachodzi taka potrzeba, należy wybrać krawędź do rozcięcia w części Parametry rozcięcia PM_sheetmtl_Rip_Parameters.gif i:
    • Kliknąć Zmień kierunek, aby zmienić kierunek rozcięcia.
    • W polu Przerwa rozcięcia PM_Gap_Distance.gif, ustawić wartość jeżeli chcemy ustawić odległość przerwy.
  7. Kliknąć PM_OK.gif.
