Menedżer właściwości PropertyManager Splajn

Istniejące relacje

PM_relations_existing.gif Relacje Wyświetla relacje wnioskowane automatycznie podczas szkicowania lub dodawane ręcznie przy pomocy polecenia Dodaj relacje. Gdy wybierzemy relację na liście, w obszarze graficznym podświetlone zostanie objaśnienie.
PM_information.gif Informacja Wyświetla stan wybranego elementu szkicu (Całkowicie zdefiniowany, Niedodefiniowany, itd.).

Dodaj relacje

Istnieje możliwość dodawania relacji pomiędzy punktami splajnu, pomiędzy uchwytami splajnu oraz pomiędzy uchwytami splajnu a zewnętrznymi elementami szkicu. Wybory pojawiają się, kiedy w szkicu istnieje odpowiednia geometria.

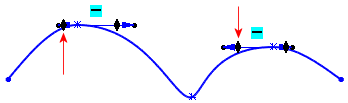

Kierunek promieniowy styczności jest powiązany:

Opcje

  Konstrukcyjna Konwertuje element na geometrię konstrukcyjną.
  Pokaż krzywiznę Wyświetla menedżera właściwości PropertyManager Skala krzywizny i dodaje grzebienie krzywizny do splajnu.

  Zachowaj ciągłość wewnętrzną Zachowuje wewnętrzną krzywiznę splajnu.

Kiedy opcja Zachowaj ciągłość wewnętrzną jest wyczyszczona, krzywizna jest gwałtownie skalowana w dół.


Kiedy opcja Zachowaj ciągłość wewnętrzną jest zaznaczona, krzywizna jest stopniowo skalowana w dół.

Następujące opcje są dostępne tylko dla splajnów zawierających uchwyty krzywizny na obydwu końcach. Domyślnym ustawieniem jest Standard.
  Stopień podniesienia Podnosi lub opuszcza stopień splajnu. Można również dostosować stopnie poprzez przeciąganie uchwytów.
  Standardowy Wyświetlany przy tworzeniu splajnu lub jeśli wyczyszczono Stopień podniesienia.
spline_2point_standard.gif spline_2point_raised_degree.gif
Standardowy Stopień podniesienia

Parametry

Możemy określić odpowiednią kombinację poniższych parametrów, aby zdefiniować splajn, jeżeli splajn nie jest powiązany relacjami.

PM_Spline_Point.gif Numer punktu w splajnie Podświetla wybrany punkt splajnu w obszarze graficznym.
PM_Start_X_Coordinate_Spline.gif Współrzędna X Określa współrzędną x punktu splajnu.
PM_Start_Y_Coordinate_Spline.gif Współrzędna Y Określa współrzędną y punktu splajnu.
PM_Radius_of_curvature.gif Promień krzywizny Steruje promieniem krzywizny w dowolnym punkcie splajnu. Promień krzywizny pojawia się, kiedy wybierzemy przycisk Dodaj kontrolę krzywizny Tool_Add_Curvature_Control_Spline_Tools.gif na pasku narzędzi Narzędzia Splajnu lub w menu podręcznym i dodamy do splajnu wskaźnik krzywizny.
PM_Curvature.gif Krzywizna Wyświetla stopień krzywizny w punkcie gdzie dodano kontrolę krzywizny. Krzywizna pojawi się tylko jeżeli dodamy wskaźnik krzywizny do splajnu.
PM_Tangent_Magnitude_1.gif Obciążenie styczne1 Kontroluje lewy wektor styczności poprzez modyfikowanie krzywizny splajnu w punkcie splajnu.
PM_Tangent_Magnitude_2.gif Obciążenie styczne 2 Kontroluje prawy wektor styczności poprzez modyfikowanie krzywizny splajnu w punkcie splajnu.
PM_Tangent_Radial_Direction.gif Kierunku promieniowego styczności Kontroluje kierunek styczności przez modyfikowanie kąta nachylenia splajnu względem osi X, Y lub Z.
PM_Tangent_Polar_Direction.gif Kierunek biegunowy styczności Kontroluje kąt wzniesienia wektora stycznego względem płaszczyzny umieszczonej w punkcie prostopadłym do punktu splajnu.
Możemy również wymiarować do uchwytów splajnu.
  Sterująca styczność Włącza kontrolę splajnu przy użyciu opcji Obciążenie styczne i Kierunek promieniowy styczności.
  Zresetuj ten uchwyt Przywraca wybrany uchwyt splajnu do jego pierwotnego stanu.
  Zresetuj wszystkie uchwyty Przywraca wszystkie uchwyty splajnu do ich pierwotnego stanu.
  Rozluźnij splajn Przy pierwszym szkicowaniu splajnu i wyświetlaniu wieloboku kontroli można przeciągnąć dowolny węzeł do wieloboku kontroli, aby zmienić jego kształt. Jeżeli wynikiem przeciągania jest splajn, który nie jest gładki, można ponownie wybrać ten splajn, aby wyświetlić menedżer właściwości PropertyManager i kliknąć polecenie Rozluźnij splajn w części Parametry, aby dokonać ponownej parametryzacji (wygładzenia) kształtu. Polecenie Rozluźnij kształt staje się ponownie aktywne poprzez przeciągnięcie węzła do wieloboku kontroli.
  Proporcjonalny Zachowuje kształt splajnu gdy przeciągamy punkt końcowy; rozmiar całego splajnu zmienia się proporcjonalnie.
