Używając Cofnij przycięcie powierzchni, można załatać otwory oraz zewnętrzne krawędzie powierzchni przez rozciągnięcie istniejącej powierzchni wzdłuż jej naturalnych granic. Możemy również rozciągnąć naturalne granice powierzchni o dany procent lub połączyć punkty końcowe aby wypełnić powierzchnię. Narzędzia Cofnij przycięcie powierzchni można użyć z jakąkolwiek importowaną powierzchnią lub powierzchniami, jakie utworzysz.
Cofnij przycięcie powierzchni rozciąga istniejącą powierzchnię, podczas gdy Wypełnij powierzchnię tworzy różne powierzchnie, stosuje łatę pomiędzy wieloma ścianami, używa krzywych ograniczających itd.
Na przykład: Cofnięcie przycięcia powierzchni
Aby użyć polecenia Cofnij przycięcie powierzchni, należy:
- Kliknąć powierzchnię, do cofnięcia przycięcia.
- Kliknąć Cofnij przycięcie powierzchni
na pasku narzędzi Powierzchnie lub .
- Pod Wybór
, wybrać ścianę lub krawędzie, które chcemy rozciągnąć.W zależności od tego, które krawędzie wybierzemy, powierzchnia może zostać rozciągnięta do jej naturalnych granic. Aby ograniczyć krawędź, można wybrać sąsiadującą krawędź, jak pokazane poniżej.
 |
 |

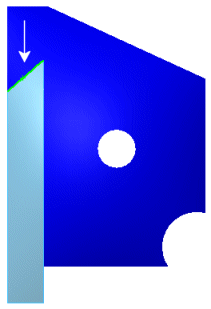

Wydłuż krawędzie. Przy wybraniu krawędzi jak pokazane, powierzchnia zostaje wydłużona do jej naturalnych granic. Należy dostosować Odległość  , aby wydłużyć powierzchnię do procentu jej naturalnych granic.
|
Aby ograniczyć wydłużenie powierzchni, należy wybrać obydwie krawędzie, jak pokazane powyżej.
|
-
Pod Opcje, jako Typ cofnięcia przycięcia krawędzi, można zaakceptować ustawienia domyślne Wydłuż krawędzie, aby wydłużyć wszystkie krawędzie do ich naturalnych granic. Można też wybrać obydwie krawędzie i wybrać Połącz punkty końcowe, jak pokazano.
Aby utworzyć rozciągnięcie powierzchni, które będzie połączone z oryginalną powierzchnią, należy zaznaczyć pole wyboru Scalaj z oryginałem (ustawienie domyślne).
Aby utworzyć nowy, oddzielny obiekt powierzchniowy, należy wyczyścić pole wyboru Scalaj z oryginałem. Zarówno oryginalny jak i nowy obiekt powierzchniowy, pojawią się w drzewie operacji FeatureManager.
- Kliknąć OK
, aby cofnąć przycięcie powierzchni.
 |
 |
| Cofnięcie przycięcia powierzchni, wybrane obydwie lewe krawędzie i wewnętrzna krawędź. Pod Opcje wybrać Połącz punkty końcowe.
|
Cofnięcie przycięcia powierzchni, wybrana ściana. Pod Opcje wybrać Wszystkie krawędzie. Wszystkie krawędzie zostaną rozciągnięte do ich naturalnych granic.
|
