Właściwości dokumentu - Tabele otworów

Można określić ustawienia projektowania dla tabel otworów na poziomie dokumentu. Dostępne tylko dla rysunków.

Aby otworzyć tę stronę, przy otwartym rysunku kliknąć Opcje (pasek narzędzi Standard), wybrać kartę Właściwości dokumentu i wybrać Tabele > Otwór.

Tekst

Czcionka Kliknąć, aby zmodyfikować czcionkę.

Dokładność lokalizacji

Dokładność jednostek Wybrać liczbę cyfr po przecinku dziesiętnym dla wartości lokalizacji otworu.

Sterowanie alfanumeryczne

Wybrać litery lub cyfry dla sekwencji metek tabeli otworów.

A, B, C Poprzedza cyfrę sekwencji metek tabeli otworów literą.
1, 2, 3 Definiuje sekwencję metki tabeli otworów jako cyfrę.

Wskaźnik początku ukł. współrzędnych

Wskaźnik początku ukł. współrzędnych Wybrać standard sterujący wyświetlaniem początku układu współrzędnych lub wybrać Według standardu, aby użyć ogólnego standardu projektowania.

ANSI, BSI:

ISO, GB:

DIN, JIS, GOST:

Kąt/odsunięcie metki od środka profilu


Kąt

Kąt, jaki tworzy metka z pionową linią przechodzącą przez środek otworu


Odsunięcie

Odległość pomiędzy metką, a profilem otworu

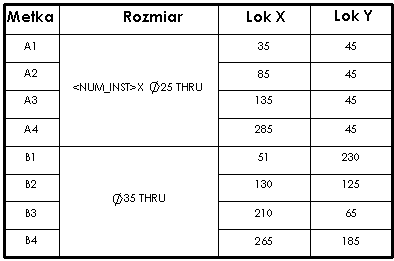

Połącz takie same metki Należy wybrać, aby połączyć elementy o takich samych metkach w jednym wierszu.
Połącz takie same rozmiary Należy wybrać, aby scalić otwory o tym samym rozmiarze w kilku wierszach.
Pokaż ANSI cale literowe i numeryczne rozmiary wierteł Wyświetla rozmiary otworów ANSI cale w tabelach otworów za pomocą liter i liczb. Otwory utworzone za pomocą narzędzia Kreator otworów są opisane takimi samymi rozmiarami, jakie występują w Specyfikacjach otworu.

Zastosowanie typu otworu

Bez stosowania typu otworu
Pokaż środki otworów Wybrać, aby pokazać środki otworów.
Automatyczna aktualizacja tabeli otworów Wybrać, aby aktualizować tabelę otworów gdy nastąpi dodanie lub usunięcie komponentów w skojarzonym złożeniu.
Użyj ponownie usuniętych metek Wybrać, aby użyć usuniętych metek.
Dodaj nowy wiersz na końcu tabeli Wybrać, aby dodać nowy wiersz na dole tabeli.
