Relacje szkicu w szkicach trójwymiarowych (3D)

Wiele relacji dostępnych w szkicach dwuwymiarowych (2D) jest dostępnych w szkicach trójwymiarowych (3D).

Dodatkowe relacje szkicu obsługiwane w szkicowaniu trójwymiarowym to m.in.:
  • Relacje prostopadłe pomiędzy linią przechodzącą przez punkt na powierzchni.
  • Relacje pomiędzy elementami szkiców trójwymiarowych utworzonymi na jednej płaszczyźnie szkicu a elementami trójwymiarowymi utworzonymi na innych płaszczyznach szkicu.
  • Relacje symetryczne względem linii pomiędzy szkicami 3D utworzonymi na tej samej płaszczyźnie.
    symmetric-relation_2D_on_3D_plane01.gif symmetric-relation_2D_on_3D_plane02.gif
    Nie zastosowano relacji Zastosowano relacje symetrii

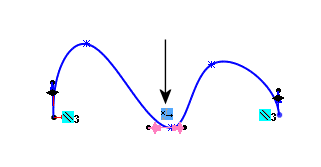

  • Relacje z uchwytami splajnu takie jak wzdłuż osi lub pomiędzy uchwytami.
    Relacja wzdłuż osi X jest podświetlona
  • Relacje punktu środka.
  • Relacje równości.
  • Relacje styczne lub równości pomiędzy ścianami i splajnami.
  • Relacje pomiędzy łukami i innymi elementami szkicu.
  • Relacje pomiędzy łukami, takie jak koncentryczna, styczna lub równości.
  • Normalne zastosowane pomiędzy linią a płaszczyzną lub pomiędzy dwoma punktami a płaszczyzną.
    W szkicu 3D, można naszkicować elementy wzdłuż globalnej osi X, Y lub Z.
    relations_01.gif relations_02.gif relations_03.gif
    Łuk i prostopadła linia utworzone na prostopadłych płaszczyznach. Łuk ze styczną linią oraz linia prostopadła do punktu środka pomiędzy elementami Równe łuki utworzone na prostopadłych płaszczyznach.
  • Relacje koncentryczne i prostopadłe pomiędzy stożkiem a linią szkicu trójwymiarowego.
    constraints_3D_line_cone_01.gif constraints_3D_line_cone_02.gif constraints_3D_line_cone_03.gif
    Element stożkowy oraz trójwymiarowy szkic linii. Relacja koncentryczna pomiędzy elementami. Relacja prostopadła pomiędzy elementami.
