Selektor widoku

Aby zobaczyć i wybrać widoki modelu w kontekście, można użyć Selektora widoku.

Nacisnąć Ctrl + spacja lub kliknąć Selektor widoku tool_view_selector.gif w oknie dialogowym Orientacja.

Selektor widoku pomaga zobaczyć, jak widoki prawy, lewy, z przodu, z tyłu, górny i aksonometryczny modelu będą wyglądały po wybraniu. Kliknąć ścianę Selektora widoku, aby wybrać widok. Nacisnąć klawisz Alt, aby wybrać widoki z tyłu sześcianu Selektora widoku.

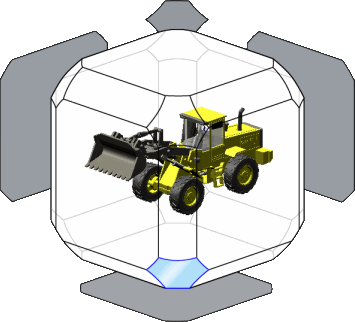

Użyć przycisku wysuwanego tool_axonometric_drop_down.gif w oknie dialogowym Orientacja, aby określić, który rodzaj widoku aksonometrycznego (izometryczny, dwuwymiarowy czy trójwymiarowy) ma zostać wyświetlony po wybraniu narożnika selektora widoku. Na przykład w tym modelu można wybrać Aksonometryczny trójwymiarowy w oknie dialogowym Orientacja, a następnie kliknąć dolny narożnik (podświetlony poniżej).


Model obróci się do dolnego widoku aksonometrycznego trójwymiarowego:


Prędkością animacji można sterować przy użyciu Selektora widoku, klikając Narzędzia > Opcje > Opcje systemu > Widok i przesuwając suwak Selektor widoku.
