Menedżer właściwości PropertyManager Obraz szkicu: Strona 2

Druga strona menedżera właściwości PropertyManager Obraz szkicu pozwala na śledzenie zarysów lub wybieranie obszarów według koloru, aby utworzyć dane wektorowe. Tworzy to szkic, który może być zapisany i edytowany według potrzeb.
Niektóre z możliwych zastosowań to konwertowanie:
  • Logo firmy
  • Skanowane projekty geometryczne:


Druga strona menedżera właściwości PropertyManager Obraz szkicu jest dostępna tylko jako dodatek. Kliknąć polecenia Narzędzia > Dodatki i wybrać w oknie dialogowym opcję Autośledzenie.

Kliknąć PM_next.gif i z drugiej strony menedżera właściwości PropertyManager Obraz szkicu, zastosować następujące parametry, aby konwertować dane rastrowe na dane wektorowe:

Ustawienia śledzenia

  Narzędzia wyboru

Użyj, aby wybrać obszary prostokątne

Należy wybrać obszary prostokątne.

Użyj, aby odręcznie wybrać obszary

Należy wybrać obszary o nieregularnych kształtach poprzez śledzenie kolejnych linii zakrzywionych i prostych.

Użyj, aby wybrać obszary wieloboczne

Należy wybrać obszary wieloboczne poprzez śledzenie kolejnych linii prostych.

Użyj, aby wybrać kolor

Należy wybrać obszar w oparciu o kolor.
PM_ColorSelected_AutoTrace.gif Wskazuje kolor wybrany przy użyciu narzędzia Użyj, aby wybrać kolorPM_UseSelectColor_AutoTrace.gif.
  Rozpocznij śledzenie Wyświetla wyniki wyboru obszaru lub koloru.

Ustawienia podglądu

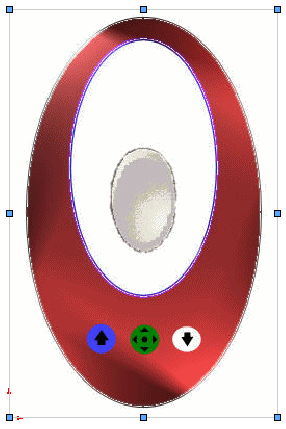

Pokaż obraz źródłowy
Pokaż śledzoną geometrię Należy wybrać lub wyczyścić, aby wyświetlać śledzoną geometrię do konwersji.
show_trace_geometry_cleared.gif show_trace_geometry_selected.gif
Opcja Pokaż obraz źródłowy wybrana Opcje Pokaż obraz źródłowy i Pokaż śledzenie geometrii wybrane
show_trace_sel-show source-clear.gif
Opcja Pokaż obraz źródłowy niezaznaczona, a opcja Pokaż śledzenie geometrii zaznaczona

Regulacja

Wszystkie suwaki dostosowują poziom obrazu źródłowego.
Jaskrawość obrazu Dostosowuje poziom jaskrawości.
  brightness-high_auto_trace.gif brightness-low_auto_trace.gif
Kontrast obrazu Dostosowuje różnice pomiędzy obszarami jasnymi i ciemnymi.
  contrast_auto_trace_low.gif contrast_auto_trace_high.gif
Tolerancja koloru Dostosowuje stopień do jakiego aplikacja rozpoznaje wybrany kolor.
Tolerancja rozpoznawania Dostosowuje stopień w jakim utworzone śledzenie odpowiada geometrii.

Wideo: Tolerancja rozpoznawania automatycznego śledzenia

Zastosuj

Zastosuj Należy kliknąć Zastosuj, aby potwierdzić śledzenie geometrii.
Śledzona geometria nie staje się geometrią SolidWorks, która można zapisać jako plik .sldprt aż do wyjścia z menedżera właściwości PropertyManager Obraz szkicu.
