Ręczne naprawianie przedefiniowanych szkiców

Aby ręcznie naprawić przedefiniowane szkice, należy:

  1. W menedżerze właściwości PropertyManager, w części Komunikat kliknąć Napraw ręcznie.

    Wszystkie relacje i wymiary w szkicu pojawiają się w części Sprzeczne wymiary/relacje.

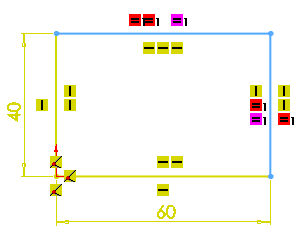

  2. Należy wybrać każdą relację lub wymiar, aby podświetlić je w obszarze graficznym.

    Na przykład:

    = Jednakowy promień/długość 1

  3. Kliknąć Usuń.

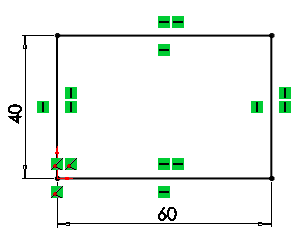

    Znaleziono prawidłowe rozwiązanie
    Jeżeli usuniemy jeden lub więcej elementów w części Sprzeczne wymiary/relacje to aby cofnąć każdą czynność i odbudować listę, należy kliknąć PM_undo_solution_set.gif.

  4. Kliknąć PM_OK.gif.
