Wyrównywanie jednego widoku rysunku do innego

Aby wyrównać jeden widok rysunku z innym, należy:

  1. Należy wykonać jedną z poniższych czynności:
    • Wybrać widok rysunku i kliknąć Narzędzia > Wyrównaj widok rysunku > Poziomo do innego widoku lub Pionowo do innego widoku.
    • Kliknąć prawym przyciskiem myszy widok rysunku, wybrać Wyrównanie, a następnie wybrać jedną z poniższych opcji:

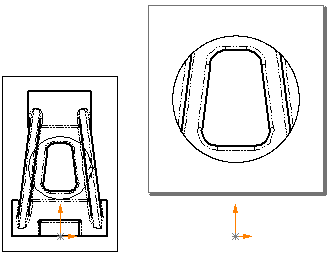

      Wyrównanie poziome przez początek układu współrzędnych (równoznaczne z Poziomo do innego widoku) align_horiz_by_origin.gif

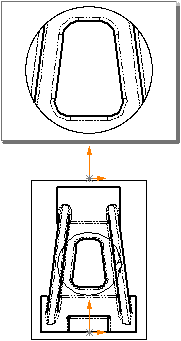

      Wyrównanie pionowe przez początek układu współrzędnych (równoznaczne z Pionowo do innego widoku) align_vert_by_origin.gif
      Wyrównanie poziome przez środek align_horiz_by_center.gif
      Wyrównanie pionowe przez środek align_vert_by_center.gif

      Wskaźnik zmieni się na następujący: Pointer_Align.gif.

  2. Wybrać widok, z którym ma nastąpić wyrównanie.

    Początki układów współrzędnych modeli lub środki widoków rysunków zostaną wyrównane wzdłuż wybranego kierunku. Wyrównanie to zostanie zachowane, jeżeli widok odniesienia zostanie przeniesiony.
