Tworzenie linii wiodącej z uskokami

Aby utworzyć linię wiodącą z uskokami, należy:

  1. Kliknąć Linia wiodąca z uskokami Tool_Multi_Jog_Leader_Annotation.gif na pasku narzędzi Adnotacja lub kliknąć Wstaw > Adnotacje > Linia wiodąca z uskokami.
  2. Kliknąć arkusz rysunku, dowolną geometrię modelu, punkt dokowania adnotacji lub element szkicu.
  3. Przesunąć wskaźniki i kliknąć w obszarze graficznym aby wstawić poszczególne punkty uskoku.

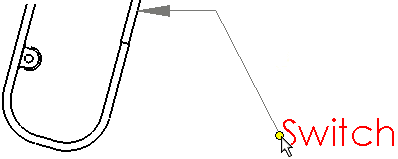

    Przykład przyłączenia linii wiodącej z uskokami do punkt dokowania adnotacji:



  4. Dokończyć linię wiodącą klikając taki element jak krawędź lub klikając dwukrotnie arkusz rysunku.
