Odsunięcia dla skorup

Można wyrównać siatkę do górnych, środkowych lub dolnych ścian skorupy. Aby wyrównać siatkę do powierzchni odniesienia, można wpisać wartość odsunięcia. Domyślnie siatka jest zawsze wyrównana ze środkową ścianą skorupy.

Menedżer właściwości PropertyManager Definicja skorupy zawiera następujące opcje:

Środkowa powierzchnia

Wyrównuje siatkę ze środkową powierzchnią skorupy

Górna powierzchnia

Wyrównuje siatkę z górną powierzchnią skorupy

Dolna powierzchnia

Wyrównuje siatkę z dolną powierzchnią skorupy

Określ proporcję

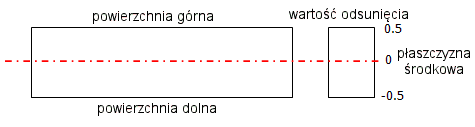

Wyrównuje siatkę do powierzchni odniesienia zdefiniowanej przez wartość odsunięcia, która jest ułamkiem całej grubości. Rysunek ukazuje znaczenie dodatnich i ujemnych wartości odsunięcia.

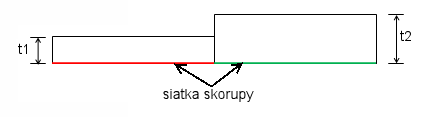

Na przykład, aby modelować przylegające skorupy o różnych grubościach tak aby ich dolne ściany były wspólne, można utworzyć dwie skorupy przy użyciu opcji Dolna powierzchnia.

Odsunięcie dla skorup nie jest dostępne dla analizy dużego przemieszczenia.
