Pozycjonowanie notatek

Można pozycjonować notatki na następujące sposoby:
  • Określić pozycję wybranej notatki w menedżerze właściwości PropertyManager Notatka lub wybrać Wyświetlaj na ekranie w obszarze Parametry.
  • Wybrać notatkę i użyć Przenieś elementy (pasek narzędzi Szkic), aby przenieść notatkę. Można również określić zmianę we współrzędnych notatki lub użyć przyciągań, aby przyciągnąć notatkę do nowej pozycji.
  • Przeciągnąć notatki w wybrane miejsce.
  • W obszarze Format tekstu menedżera właściwości PropertyManager Notatka należy ustawić pionowe wyrównanie tekstu notatki.
  • Do ustalenia położenia notatki należy użyć prostokąta.

Określanie pozycji notatki na podstawie współrzędnych X-Y

Można określić pozycję wybranej notatki w menedżerze właściwości PropertyManager Notatka lub wybrać Wyświetlaj na ekranie w części Parametry.

Aby określić pozycję notatki na podstawie jej współrzędnych X-Y na ekranie, należy:

  1. Wybrać notatkę.
  2. W menedżerze właściwości PropertyManager Notatka wybrać Wyświetlaj na ekranie w części Parametry.

    W obszarze graficznym pojawią się pola współrzędnych .

  3. Zmodyfikować współrzędne X-Y dla wybranej notatki w polach X i Y, które się pojawiły. Pozycja (0,0) jest lewym dolnym narożnikiem arkusza rysunku.
  4. Kliknąć poza notatką, aby zamknąć pola współrzędnych.

    Jeżeli wybrano Wyświetlaj na ekranie w menedżerze właściwości PropertyManager Notatka po wybraniu notatki, pola współrzędnych X-Y pojawiają się na rysunku dla wszystkich następnie wybieranych notatek.

Określanie pozycji notatki przy użyciu przenoszenia

Można użyć narzędzia Przenieś elementy, aby przenieść notatkę do nowej pozycji.

Aby przenieść element notatki, należy:

  1. Kliknąć prawym przyciskiem myszy notatkę i wybrać Przenieś elementy.
  2. W menedżerze właściwości PropertyManager Przenieś wybrać:
    • X/Y i wpisać wartości dla względnych pozycji współrzędnych X i Y.
      Pozycje współrzędnych X i Y są wartościami dodatnimi lub ujemnymi, podawanymi względem bieżących współrzędnych notatki.
    • Z/Do i w obrazie graficznym, wybrać Punkt początkowy, przenieść mysz i kliknąć, aby ustawić końcową pozycję notatki.
      Po wybraniu Z/Do, można kliknąć notatkę prawym przyciskiem myszy i wybrać opcję Szybkie przyciąganie, aby wybrać miejsce docelowe:
      • Przyciąganie do punktu
      • Przyciąganie do punktu środka
      • Przyciąganie do punktu środkowego
      • Przyciąganie do kwadrantu
      • Przyciąganie do przecięcia
      • Przyciąganie do najbliższego
      • Przyciąganie poz/pion do punktu
      • Przyciąganie do siatki

Wyrównywanie tekstu notatki w pionie

W części Format tekstu menedżera właściwości PropertyManager Notatka należy ustawić pionowe wyrównanie tekstu notatki.

Aby ustawić pionowe wyrównanie tekstu notatki, należy:

  1. Wybrać notatkę.
  2. W części Format tekstu menedżera właściwości PropertyManager Notatka, wybrać jedną z opcji:
    • Wyrównaj do góry
    • Wyrównaj do środka
    • Wyrównaj do dołu

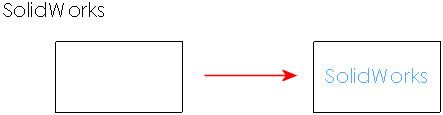

Używanie prostokąta dla ustalenia położenia notatki

Aby użyć prostokąta do pozycjonowania notatki:

  • Należy wybrać notatkę i prostokąt a następnie kliknąć prawym przyciskiem myszy notatkę i wybrać Przyciąganie do środka prostokąta, aby użyć prostokąta do pozycjonowania notatki.
