Tworzenie rysunków rozłożonych modeli

Aby utworzyć rysunek rozłożonego modelu, należy:

  1. Otworzyć część arkusza blachy, dla której chcemy dodać rysunek.
  2. Kliknąć Utwórz rysunek z części/złożenia tool_Make_Drawing_Standard.gif (pasek narzędzi Standard) i kliknąć OK, aby otworzyć arkusz rysunku.
  3. Wybrać format lub kliknąć OK, aby użyć formatu domyślnego.
  4. Z Palety widoków, przeciągnąć Rozłożony model do arkusza rysunku.

    Można dostosować rozmiar widoku rysunku w części Skala, wybierając Użyj skali niestandardowej i wpisując wartość.

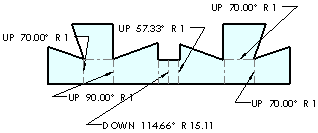

    Wyświetlony zostanie rozłożony model z notatkami zgięcia arkusza blachy. Opcje dla notatek zgięcia można ustawić w Opcjach arkusza blachy.

  5. Kliknąć PM_OK.gif.

    Jeżeli chcemy przełączać wygaszanie dodatkowych operacji w rozłożonym modelu, należy utworzyć konfigurację części rozłożonego modelu, a następnie wybrać dla niego widok rysunku.
