Przykłady tolerancji i dokładności wymiarów

Można ustawić opcje tolerancji i dokładności w menedżerze właściwości PropertyManager Wartość wymiaru, jak pokazane w tych przykładach.

Jeżeli część ma wiele konfiguracji, należy kliknąć Konfiguracje, aby zmienić wybrane konfiguracje.

Zmiany w tolerancjach wymiarów sterujących w rysunku są propagowane do modelu.

Podstawowy Dodaje pole wokół tekstu wymiaru. W geometrycznym wymiarowaniu i tolerowaniu, Podstawowa wskazuje teoretycznie dokładną wartość wymiaru.
Dwustronna Wyświetla wymiar nominalny a za nim oddzielne tolerancje górną i dolną. W i , należy ustawić wartości dla ilości powyżej i poniżej nominalnej.
Limit Wyświetla górną i dolną granicę wymiaru. W i , należy ustawić wartości dla ilości powyżej i poniżej nominalnej. Wartości tolerancji są dodane do i odjęte od nominalnej.
Symetryczna Wyświetla nominalny wymiar a za nim tolerancję. W , należy ustawić takie same wartości dla ilości powyżej i poniżej nominalnej.
MIN Wyświetla wartość nominalną z przyrostkiem MIN.
MAX Wyświetla wartość nominalną z przyrostkiem MAX.

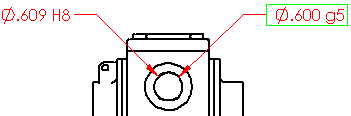

Tolerancje Pasowania Ustawia tolerancje wg Klasyfikacji i wartości alfanumerycznych. W tym przykładzie:
  • Typ tolerancji = Pasowanie
  • Klasyfikacja = Prześwit
  • Dopasowanie otworu = H8
  Ustawia tolerancję wałka przy użyciu Dopasowanie wałka o wartości g5.

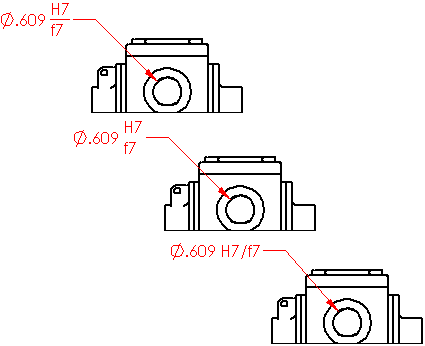

  Łączy tolerancje dopasowania w pojedynczy wymiar za pomocą:
  • Wyświetlanie stosu z linią
  • Wyświetlanie stosu bez linii
  • Wyświetlanie liniowe
  Wykorzystuje opcję Pasowanie z tolerancją, aby wyświetlić wartość tolerancji. Użycie Dopasowanie otworu i Dopasowanie wałka automatycznie definiuje wartości tolerancji.


  Używa wartości Pasowania bez wyświetlania ich poprzez ustawienie Typu tolerancji na Pasowanie (tylko tolerancja).
