Konwertowanie obrazów szkicu na dane wektorowe

Aby konwertować rysunek na dane wektorowe, należy:

  1. W otwartym szkicu kliknąć Obraz szkicu Tool_Sketch_Picture_Sketch.gif (pasek narzędzi Szkic) lub Narzędzia > Narzędzia szkicu > Obraz szkicu.
  2. W oknie dialogowym przejść do pliku obrazu i kliknąć Otwórz.

    Obraz zostanie wstawiony.

  3. Ustawić według potrzeb właściwości na pierwszej stronie menedżera właściwości PropertyManager Obraz szkicu.
  4. Kliknąć PM_next.gif, aby wyświetlić drugą stronę menedżera właściwości PropertyManager Obraz szkicu.
  5. W części Ustawienia śledzenia:
    1. Wybrać narzędzie dla Typ obrazu.
    2. Wybrać narzędzie dla Narzędzia wyboru i utworzyć granice wokół obrazu, który ma być śledzony.


    3. Kliknąć Rozpocznij śledzenie.

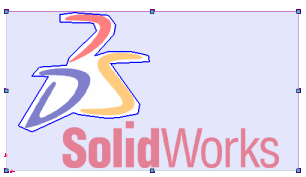

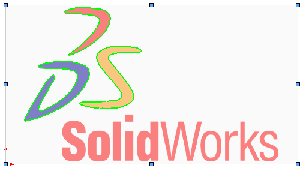

  6. W części Ustawienia podglądu, wyczyścić lub wybrać Pokaż obraz źródłowy i Pokaż śledzoną geometrię, aby wyizolować i zweryfikować obraz źródłowy i śledzony.
  7. Dostosować suwaki w części Rozpocznij śledzenie.

    Należy zauważyć, że:
    • Suwaki kontrolują obraz źródłowy.
    • Suwaki dla Tolerancja koloru i Tolerancja rozpoznawania są dynamiczne,
    • Ustawić Tolerancję koloru w lewą stronę, aby zwiększyć precyzję koloru i zmniejszyć jego odchylenie.
    • Ustawić Tolerancję rozpoznawania w lewą stronę, aby zwiększyć precyzję z jaką śledzenie podąża za geometria źródłową.

  8. Kliknąć Zastosuj.

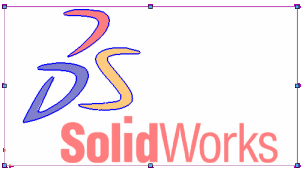

    Można wyczyścić Pokaż obraz źródłowy tak że podczas tworzenia szkicu wyświetlane są tylko wektorowe elementy szkicu.

  9. Kliknąć PM_OK.gif, aby utworzyć szkic.


  10. Wybrać indywidualne segmenty splajnu i dostosować ich kształt zgodnie z potrzebami.
