Configurações de tamanhos de furo

No PropertyManager de Especificação de furo você pode configurar o tamanho dos furos do Assistente de Perfuração clicando em Configurações e selecionando Esta configuração, Todas as configurações ou Especificar configurações.

Em uma tabela de projeto, o cabeçalho da coluna para controlar a configuração de um componente usa esta sintaxe:

$HW-SIZE@feature_name

Os cabeçalhos de coluna não diferenciam maiúsculas e minúsculas.

Clique nas células no corpo da tabela e selecione os tamanhos de furo na lista. Se uma célula for deixada em branco, o tamanho de furo predeterminado é o menor disponível para o tipo de furo.

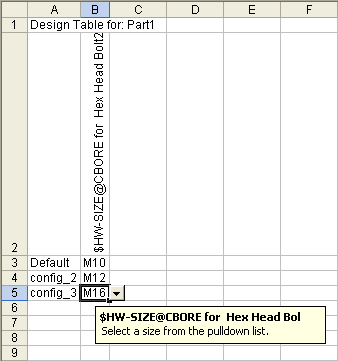

Exemplo de uma tabela de projeto que controla o tamanho de um furo do Assistente de Perfuração:
