Você pode adicionar linhas de explosão para mostrar os relacionamentos entre os itens em uma vista explodida.
Conteúdo
Para adicionar linhas de explosão em uma vista explodida, use um Esboço de linha de explosão (um tipo de esboço 3D).
Você pode editar um esboço de linha de explosão para adicionar, excluir ou alterar linhas de explosão.

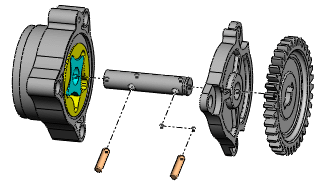

No exemplo, uma linha de rota é adicionada entre um pino e um furo em um eixo na vista explodida.
Neste exemplo, uma linha de rota é um esboço de linha de explosão que passa através de um componente, para que um desvio seja adicionado para passar em volta do componente.
