O comando está disponível nos menus Tubulação rígida e flexível. Este tópico descreve as etapas do menu Tubulação rígida.
Para definir os spools em uma montagem de rota:
-
Clique em.
É possível clicar com o botão direito do mouse no recurso Rota da árvore de projeto do FeatureManager e depois clicar em Definir spools
.

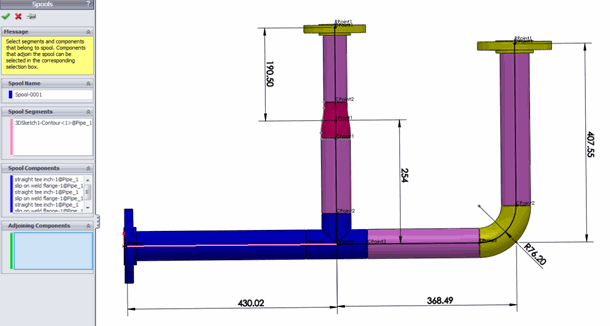

Os Spools do PropertyManager listam o nome, a cor e os estilos de linhas do spool e de seus componentes.
- Na montagem, selecione as entidades de esboço que formam um spool.
Nota: Todos os segmentos e componentes de um spool devem ser contíguos. Não é permitido espaçamentos em um spool. Além disso, você só pode definir um spool por vez.
- Para componentes adjacentes, clique no PropertyManager e, em montagem, selecione os componentes que são externo ao spool. Esses componentes são geralmente tês e cotovelos que serão ligados ao spool no processo de manufatura.
- Adicione ou remova componentes arrastando e soltando as entidades entre os Componentes e Componentes adjacentes do PropertyManager.
- Clique em
.Os spools são organizados em pastas na árvore de projeto do FeatureManager da rota. Um estado de exibição também é gerado para cada spool.
A criação de desenhos de spools, BOMs, importação de dados de P&ID e exportação de dados de spool para o PCF é integrada com a funcionalidade tubulação rígida e flexível. É possível selecionar opções para spools em cada PropertyManager relacionado a essas funções.
