Os cordões de solda podem ser editados como qualquer outro recurso: clicando com o botão direito no cordão de solda, na árvore de projetos do FeatureManager, e selecionando Editar recurso
. Contudo, você também pode arrastar os cordões de solda na pasta Solda
para alterar o tipo e o tamanho do cordão no símbolo de solda.
Quando você usa o método a seguir para alterar o tipo e tamanho dos cordões de solda, somente as informações de símbolo de solda são alteradas. O recurso de cordão de solda não é alterado na área de gráficos nem no PropertyManager de Cordão de solda.
- Na árvore de projeto do FeatureManager, expanda Pasta de soldas .
- Expanda a subpasta Soldas

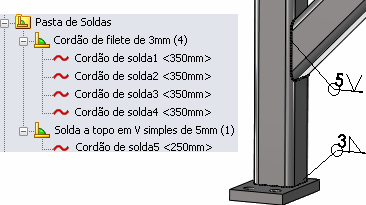

que você quer alterar.Nesta imagem há:
- Quatro cordões de filete de 3 mm
- Uma solda a topo em V simples de 5 mm
-
Selecione o Cordão de solda
a ser alterado e arraste-o para outra subpasta Soldas então solte-o quando o ponteiro mudar para
.
Você pode arrastar vários cordões de solda ao mesmo tempo.
Nesta imagem, Cordão de solda1 é movido para a subpasta Solda a topo em V simples de 5 mm.
Uma caixa de diálogo o avisa que mover o cordão de solda mudará seu tamanho e tipo.
-
Clique em OK.
O cordão de solda é movido para a nova subpasta Soldas e seu tipo, tamanho e símbolo são atualizados. A subpasta Soldas é incrementada pelo número de cordões de solda adicionados a ela.
