Alinhar uma vista de desenho em relação a outra

Para alinhar uma vista de desenho em relação a outra:

  1. Siga um destes procedimentos:
    • Selecione uma vista de desenho e clique em Ferramentas > Alinhar a vista do desenho > Horizontal para outra vista ou Vertical para outra vista.
    • Clique com o botão direito em uma vista de desenho, selecione Alinhamento, em seguida selecione uma das seguintes opções:

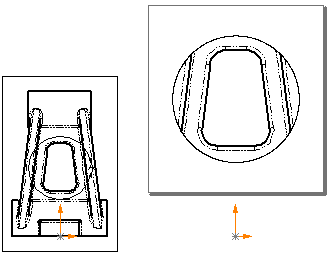

      Alinhar horizontalmente por origem (equivalente a Horizontal a outra vista) align_horiz_by_origin.gif

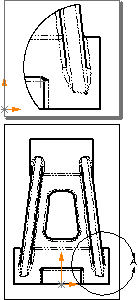

      Alinhar verticamente por origem (equivalente a vertical a outra vista) align_vert_by_origin.gif

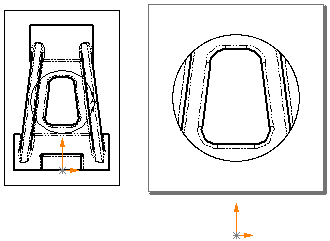

      Alinhar horizontal pelo centro align_horiz_by_center.gif

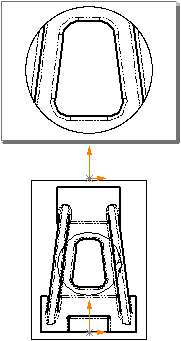

      Alinhar vertical pelo centro align_vert_by_center.gif

      O ponteiro muda para Pointer_Align.gif.

  2. Selecione a vista à qual deseja alinhar.

    As origens do modelo ou centros de vista de desenho são alinhados na direção escolhida. O alinhamento é mantido se você mover a vista de referência.
