На уровне документа можно задать параметры черчения для всех размеров. Доступны для всех типов документов.
Размеры, вставленные с помощью команды Вставить элементы модели, DimXpert и других автоматизированных методов, размещаются в предопределенных месторасположениях, которые располагаются из чертежного вида. Вы устанавливаете предопределенные месторасположения в данном диалоговом окне.
Чтобы отобразить это диалоговое окно, в чертеже выберите
Параметры
(панель инструментов Стандартная), выберите Свойства документа, а затем выберите Размеры.
Каждый раз при изменении шрифта размера шрифт размера любого типа на уровне всего документа изменится соответствующим образом.
Первичная точность
|
Точность единиц измерения
|
Выберите для значения число разрядов после запятой. |
|
Точность допуска
|
Выберите для допуска число разрядов после запятой. |
| |
Связь параметра точности с моделью
|
Для импортированных размеров устанавливает параметрическую связь изменений единиц измерения или точности допусков с моделью. |
Двойная точность
|
|
Точность единиц измерения
|
Для значения в дополнительных единицах измерения в списке выберите количество знаков после запятой. |
|
|
Точность допуска
|
Для значений допуска в дополнительных единицах измерения в списке выберите количество знаков после запятой. |
| |
Связь параметра точности с моделью
|
Для импортированных размеров устанавливает параметрическую связь изменений единиц измерения или точности допусков для дополнительных единиц измерения с моделью. |
Выноски с полкой
|
Длина выноски
|
Введите значение длины выпрямленной части выноски. |
|
Продолжить до текста
|
Плечи выносок растягиваются до конца линии текста размера. |
|
|
|
|
|
|
|
Отобразить единицы измерения
|
Выберите, чтобы отобразить единицы измерения в чертежах.
|
|
Добавить скобки по умолчанию
|
Выберите, чтобы размеры отображались в скобках.
Чтобы установить цвет, выберите . В разделе Настройки схемы цвета выберите Размеры, Не импортированные (Управляемые).
|
|
Текст по центру между выносными линиями
|
Выберите, чтобы размеры отображались в центре между выносными линиями. Данный параметр также выбирает параметр Размер по центру в окнах PropertyManager, содержащих параметр Размер по центру.
При перетаскивании текста размера между выносными линиями, текст размера привязывается к центру между выносными линиями.
|
|
Включить префикс в поле основного допуска
|
Выберите, чтобы при указании префикса включить его в поля допуска.
|
|
Отобразить двойные основные размеры в одном поле
|
Выберите, чтобы включить двойные размеры в одном поле основного допуска.
|
|
Отобразить разъединенные размеры в разъединенных видах
|
Выберите для разъединения размерных линий в разъединенных видах.
|
|
Применить обновленные правила
|
Выберите этот параметр, чтобы обновить вертикальное выравнивание плеч выносок с полкой по центру соответствующей линии текста размера в рамке управления элементом геометрических размеров и допусков. Существующие измерения будут отображаться без изменений, пока не будет применен этот параметр. После применения параметр становится недоступным.
 |
| Предыдущие правила |
 |
| Обновленные правила |
|
|

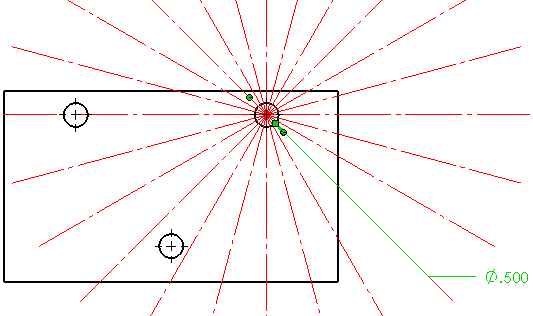

Выноска привязки угла по радиусу/диаметру
|
Изменение интервала угла привязки, используемого при перетаскивании размеров диаметра, радиальных размеров или размеров фаски по радиальным месторасположениям.
|
|
|
|
