Вторая страница PropertyManager Картинка эскиза позволяет провести трассировку контуров или выбрать области по цвету для создания векторных данных. Этот процесс создает эскиз, который можно сохранить и при необходимости редактировать.
Используется для преобразования:

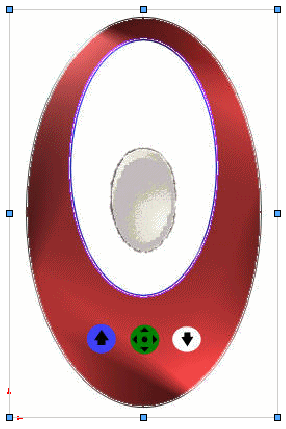

- Логотипов компаний
- Сосканированных проектов геометрии:
Вторая страница PropertyManager Картинки эскиза доступна только в качестве добавления. Нажмите , затем в диалоговом окне выберите Векторизация.
Нажмите
и на второй странице PropertyManager Картинка эскиза примените следующие параметры перевода растровых данных в векторные:
Настройки векторизации
| |
Инструменты выбора
|
|
Используется для выделения прямоугольных областей
.
|
Выберите прямоугольные области.
|
|
Используется для выделения областей, нарисованных от руки
|
Выберите области произвольной формы путем указания последовательных прямых и кривых линий.
|
|
Используется для выделения многоугольных областей
|
Выберите многоугольные области путем указания последовательных прямых линий.
|
|
Используется для выбора цвета
|
Выберите область на основе цвета.
|
|
|
|
Указывает цвет, выбранный с помощью инструмента Использовать для выбора цвета. |
| |
Запуск векторизации
|
Отображает результаты выбора области или цвета. |
Настройки предварительного просмотра
|
Показать исходное изображение
|
|
|
Отобразить векторизацию геометрии
|
Выбрать или очистить для изображения векторизуемую геометрию, выбранную для преобразования. |
|
|
| Выбран параметр Показать исходное изображение |
Выбраны параметры Показать исходное изображение иПоказать геометрию с трассировкой. |
|
| Снят выбор с параметров Показать исходное изображение и Показать геометрию с трассировкой |
Регулировки
Все регуляторы корректируют уровень исходного изображения.
Применить
|
Применить
|
Выберите Применить, чтобы проверить геометрию векторизации. |
Полученная при векторизации геометрия становится геометрией SolidWorks, которую можно сохранить в файле .sldprt, только после выхода из PropertyManager Картинка эскиза.
