Создание чертежей плоских массивов

Для создания чертежа развертки:

  1. Откройте деталь из листового металла, для которой необходимо добавить чертеж.
  2. Нажмите Создать чертеж из детали/сборки tool_Make_Drawing_Standard.gif (панель инструментов Стандартная) и нажмите OK, чтобы открыть лист чертежа.
  3. Выберите формат или нажмите OK, чтобы использовать формат по умолчанию.
  4. Из Палитры видов перетащите Развертку на чертежный лист.

    Размер чертежного вида можно настроить в разделе Масштаб. Для этого необходимо выбрать параметр Использовать масштаб пользователя и указать значение.

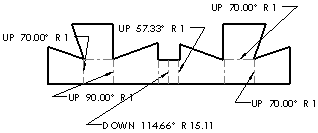

    Развертка отображается с примечаниями по сгибу листового металла. В разделе «Параметры для листового металла» можно задать настройки для примечаний по линии сгиба.

  5. Нажмите PM_OK.gif.

    Если Вы хотите переключить погашение дополнительных элементов в плоском массиве, создайте конфигурацию детали плоского массива, затем выберите для него чертёжный вид.
