Третьим этапом проведения исследования TolAnalyst является определение ограничения детали в упрощенной сборке.
Ограничения сборки аналогичны сопряжениям. Ограничения создаются вследствие установки взаимосвязи между элементами DimXpert, в то время как сопряжения создаются вследствие установки взаимосвязи между геометрическими объектами. Кроме того, ограничения применяются последовательно, что имеет большую роль и может значительно повлиять на результаты. Примеры: Порядок ограничений сборки
Условные обозначения ограничений
Чтобы задать ограничения, используйте условные обозначения ограничений. В условном обозначении ограничения
показан тип ограничения, после которого отображается название элемента, для которого применяется ограничение. Доступны только подходящие типы ограничений.
Например, ограничение совпадения, примененное к плоскости Plane1 (Плоскость1), будет отображено как
Plane1 (Плоскость1). Нажмите кнопку 1, 2 или 3, чтобы последовательно применить ограничения: первичное (1), вторичное (2) и третичное (3), аналогично спецификации баз в области управления элементами. Примеры: Применение нескольких ограничений к элементам
Чтобы определить ограничения сборки:
- В разделе Допуск сборки выберите деталь, для которой в упрощенной сборке требуется ограничение. Например, в следующей сборке, состоящей из двух деталей, деталь бобышки выбрана в качестве базовой детали
в последовательности сборки. Выберите деталь пластины с отверстием, чтобы применить к ней ограничение.
Базовая деталь будет отображаться как ограниченная
, поскольку она определена как исходная деталь.

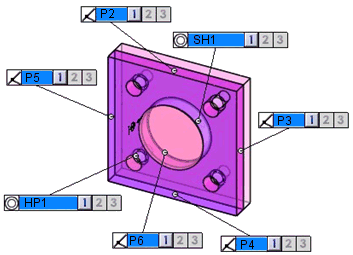

Варианты ограничений отобразятся при активизации первичных (1) ограничений. Меткой для любого ограничения является имя элемента в выбранной детали.
Варианты ограничений для пластины с отверстием:
- Плоскость, совпадающая с основанием бобышки (плоскость P6)
- Четыре наружные плоскости (P2, P3, P4 и P5)
- Центральное отверстие (Simple Hole (Простое отверстие) SH1)
- Массив из четырех отверстий (Массив отверстий HP1)
Имена ограниченных элементов в условных обозначениях ограничений представлены в сокращенном виде в этом разделе. В реальном интерфейсе пользователя в условных обозначениях отображаются полные имена элементов. Например, P2 иHP1 представлены в интерфейсе пользователя как Plane2 (Плоскость2) и Hole Pattern1 (Массив отверстий1).
- Задайте первичное ограничение, выбрав 1 в условном обозначении ограничения для плоскости P6.
Ограничение будет добавлено в список Ограничения. В условных обозначениях ограничений в графической области отобразятся обновленные первичные и возможные вторичные ограничения, соответствующие конкретному случаю.
Когда в упрощенной сборке для каждой детали применяется как минимум одно ограничение, желтое окно сообщения становится зеленым, а кнопка
активной.
- Задайте следующее ограничение. Например, выберите цифру 2 в условном обозначении центрального отверстия (Simple Hole (Простое отверстие) SH1), чтобы задать это отверстие в качестве вторичного ограничения.
Ограничение будет добавлено в список Ограничения. В условных обозначениях ограничений отобразятся обновленные вторичные и возможные третичные ограничения, соответствующие конкретному случаю.
- Задайте третичное ограничение. Например, выберите цифру 3 в условном обозначении плоскости P3.
Ограничение будет добавлено в список Ограничения. В условных обозначениях ограничений отобразятся обновленные третичные ограничения, соответствующие конкретному случаю.
- Щелкните .
