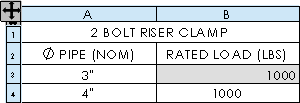

Панель инструментов ячейки таблицы, строки или столбца

Панели инструментов ячейки таблицы, строки или столбца можно использовать для форматирования спецификации, таблиц отверстий, таблиц изменений, таблиц сварных швов или списков вырезов сварного изделия.

Выберите ячейку таблицы, строки или столбца, чтобы получить доступ к соответствующей панели инструментов.

С помощью панели инструментов задайте следующие параметры и операции:
  • Форматирование шрифта. Выберите инструмент Использовать шрифт документа Tool_font.gif, чтобы изменить формат шрифта. Можно применить форматирование к выбранным строкам, столбцам или ко всей таблице.
  • Выравнивание абзаца по горизонтали. Выравнивает текст в ячейке. Выберите По левому краю PM_Text_Justify_Left.gif, По центру PM_Text_Justify_Center.gif или По правому краю PM_Text_Justify_Right.gif.
  • Выравнивание абзаца по вертикали. Выравнивает текст в ячейке. Выберите По верхнему краю PM_text_justify_top.gif, По середине PM_text_justify_middle.gif или По нижнему краю PM_text_justify_bottom.gif.
  • Поворот текста. Нажмите кнопку Вращать PM_Text_Rotate.gif, чтобы повернуть выбранный текст на 90° против часовой стрелки.
  • Уместить текст. Выберите Уместить текст Tool_FitText_Table_Format.gif, чтобы текст умещался в ячейке.
  • Объединить ячейки. Нажмите кнопку Объединить ячейки Drawings-Merge-Cells.gif, чтобы объединить соседние ячейки.
  • Не объединять ячейки. Нажмите кнопку Не объединять ячейки Drawings-Unmerge-Cells.gif, чтобы разбить ячейку.
  • Редактирование уравнения. Выберите Уравнение Tool_equations_sigmasum.gif, чтобы задать уравнение в ячейке. См. раздел "Редактор формул в таблице".
  • Заполнение ячеек. Введите или выберите новое значение для параметра Горизонтальное или Вертикальное заполнение ячейки Tool_cell_padding.gif.
  • Свойства столбца. Выберите Свойство столбца tool_columnproperty.gif, чтобы открыть меню Свойства столбца для спецификаций. Остальные свойства столбца таблицы представлены в соответствующих окнах PropertyManager:
    • PropertyManager Столбец таблицы изменений
    • PropertyManager Столбец таблицы отверстий
    • PropertyManager Столбец списка вырезов сварного изделия
  • Скрыть или отобразить данные. Нажмите кнопку Скрыть/отобразить tool_hide_show_row_column.gif. Указатель принимает вид pointer_hide_show_annotations.gif, и можно выбирать строки или столбцы для отображения или скрытия. Если выбрать этот инструмент, любые скрытые строки или столбцы высвечиваются синим цветом.
  • Заголовки таблиц. Выберите Верхняя часть заголовка таблицы Tool_Table_Header_Top.gif или Нижняя часть заголовка таблицы Tool_Table_Header_Botto.gif, чтобы расположить заголовок таблицы выше или ниже строк.
table_header_top.gif table_header_bottom.gif
Верхняя часть заголовка таблицы Нижняя часть заголовка таблицы
