Anotaciones de línea constructiva

Las líneas constructivas son anotaciones que marcan los centros de círculo y describen el tamaño de la geometría en dibujos.

Se pueden insertar líneas constructivas en vistas de dibujo automática o manualmente. El software SolidWorks evita las líneas constructivas duplicadas.

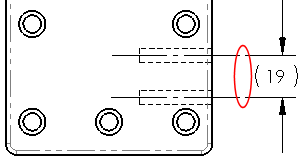

Si acota a una línea constructiva, las líneas de referencia se acortan automáticamente.
