PropertyManager Spline

Relaciones existentes

PM_relations_existing.gif Relaciones Visualiza relaciones inferidas automáticamente al croquizar o creadas manualmente con Agregar relaciones. Cuando selecciona una relación de la lista, se resalta una anotación en la zona de gráficos.
PM_information.gif Información Visualiza el estado de la entidad de croquis seleccionada (Completamente definida, Insuficientemente definida, etc.).

Agregar relaciones

Se pueden agregar relaciones entre puntos de spline, entre asas de spline y entre asas de spline y entidades de croquis externas. Las selecciones aparecen cuando la geometría pertinente existe en el croquis.

La dirección radial de tangente está restringida:

Opciones

  Para construcción Convierte la entidad en geometría constructiva.
  Mostrar curvatura Visualiza el PropertyManager Escala de curvatura y agrega peines de curvatura a la spline.

  Mantener continuidad interna Mantiene la curvatura interna de la spline.

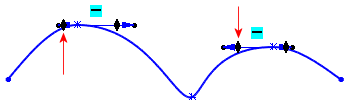

Cuando Mantener continuidad interna está desactivado, la escala de curvatura se reduce drásticamente.


Cuando Mantener continuidad interna está activado, la escala de curvatura se reduce gradualmente.

Las opciones siguientes están disponibles sólo con splines que incluyan asas de curvatura en cada extremo. La opción predeterminada es Estándar.
  Ángulo aumentado Aumenta o disminuye el ángulo de la spline. También puede ajustar el ángulo arrastrando las asas.
  Estándar Se visualiza cuando se crea la spline o si Ángulo aumentado está desactivado.
spline_2point_standard.gif spline_2point_raised_degree.gif
Estándar Ángulo aumentado

Parámetros

Especifique cualquier combinación adecuada de los siguientes parámetros para definir la spline si no está restringida por relaciones.

PM_Spline_Point.gif Número de puntos de spline Resalta el punto de spline seleccionado en la zona de gráficos.
PM_Start_X_Coordinate_Spline.gif Coordenada X Especifica la coordenada x del punto de spline.
PM_Start_Y_Coordinate_Spline.gif Coordenada Y Especifica la coordenada y del punto de spline.
PM_Radius_of_curvature.gif Radio de curvatura Controla el radio de curvatura en cualquier punto de spline. Radio de curvatura sólo aparece si selecciona Agregar control de curvatura Tool_Add_Curvature_Control_Spline_Tools.gif en la barra de herramientas Herramientas de spline o en el menú contextual, y agrega un cursor de curvatura a la spline.
PM_Curvature.gif Curvatura Visualiza el grado de la curvatura en el punto donde se agregó el control de curvatura. Curvatura aparece sólo si se agrega un cursor de curvatura a la spline.
PM_Tangent_Magnitude_1.gif Peso de tangente 1 Controla el vector de tangencia izquierdo modificando el grado de curvatura de la spline en el punto de spline.
PM_Tangent_Magnitude_2.gif Peso de tangente 2 Controla el vector de tangencia derecho modificando el grado de curvatura de la spline en el punto de spline.
PM_Tangent_Radial_Direction.gif Dirección radial de tangente Controla la dirección de tangencia modificando el ángulo de inclinación de la spline en relación con los ejes X, Y o Z.
PM_Tangent_Polar_Direction.gif Dirección polar de tangente Controla el ángulo de elevación del vector de la tangente con respecto a un plano colocado en un punto perpendicular al punto de spline.
También se puede acotar a asas de spline.
  Tangente conductora Habilita en control de spline utilizando Peso de tangente y Dirección radial de tangente.
  Restablecer esta asa Restablece el asa de spline seleccionada a su estado inicial.
  Restablecer todas las asas Restablece todas las asas de spline a su estado inicial.
  Relajar la spline Cuando se comienza a croquizar una spline y se visualiza el polígono de control, se puede arrastrar cualquier nodo al polígono de control para cambiar su forma. Si al arrastrarla la spline se vuelve no uniforme, la puede volver a seleccionar para visualizar el PropertyManager y hacer clic en Relajar la spline en Parámetros para modificar los parámetros, es decir, para hacer uniforme la forma. El comando Relajar la spline se pone a disposición nuevamente arrastrando un nodo al polígono de control.
  Proporcional Mantiene la forma de la spline cuando se arrastra un punto final; toda la spline cambia de tamaño proporcionalmente.
