Al empezar un dibujo nuevo en SolidWorks, se selecciona una plantilla con tamaño de papel especificado y formato de hoja de dibujo.
El formato puede ser estándar, personalizado o ningún formato (se especifica el tamaño solamente). Al definir un bloque de título, puede especificar los campos editables de la plantilla y las zonas activas para introducir datos de bloque de título haciendo clic en ellas. También puede generar un bloque de título en piezas y ensamblajes.
Se pueden utilizar bloques de título CAD 2D heredados. Al empezar un nuevo dibujo o agregar una hoja de dibujo, desactive Visualizar formato de hoja en el cuadro de diálogo Formato/Tamaño de hoja y, a continuación, importe un bloque CAD 2D.
Los formatos estándar contienen bloques de título. SolidWorks le permite editar el formato de hoja. (También se pueden guardar formatos de hoja para utilizarlos en dibujos futuros.) Se pueden agregar, mover, formatear y eliminar líneas y texto.
Se pueden vincular datos de nota a propiedades de documento tales como nombre de archivo, fecha, número de hoja, etc., o a propiedades personalizadas definidas por usted.

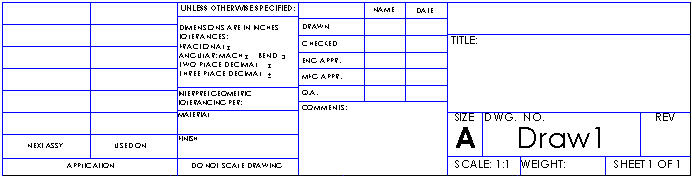

El bloque de título en un formato de hoja horizontal predeterminado contiene las siguientes líneas y texto:

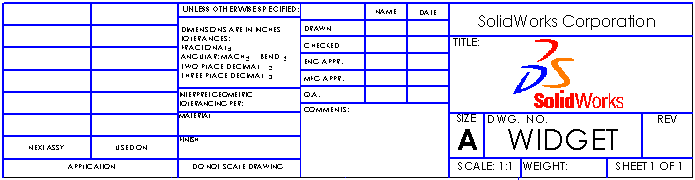

En este ejemplo de edición del formato de hoja, se agrega una nota con el nombre de la empresa, se edita la nota con el nombre del dibujo, se da más espesor a las líneas y se agrega un gráfico.
