Puede construir un ensamblaje de SolidWorks para un circuito impreso y sus componentes.
Para construir el ensamblaje del teléfono celular:
-
Haga clic en Construir modelo
(barra Herramientas).
CircuitWorks le advierte de la presencia de siete componentes de altura cero. Habrá ocho de no definir previamente una altura para el componente 0402C_AVX.
- En el cuadro de diálogo, haga clic en Construir.
-
Si se le pregunta si desea sobrescribir los modelos de circuitos o componentes existentes, haga clic en Sí.
El proceso de creación se ha completado cuando el panel de progreso muestre
Proceso completado.

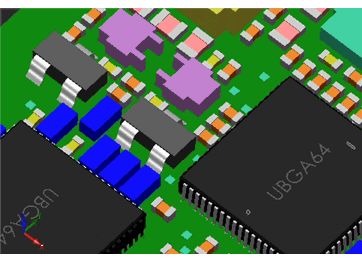

SolidWorks mostrará el modelo de ensamblaje. La pantalla podría variar según las configuraciones de SolidWorks.
Tenga en cuenta que algunos componentes son modelos detallados que ya se encontraban en la Biblioteca de componentes cuando instaló CircuitWorks, y que algunos son bloques simples que CircuitWorks construyó utilizando la información del archivo IDF. De ser necesario, puede reemplazar los modelos simples de CircuitWorks que aparecen en la biblioteca por más modelos detallados que construya en SolidWorks.
