Se puede utilizar un plano como referencia para aplicar restricciones. Se pueden prescribir las traslaciones en las direcciones 1 y 2 del plano, así como también en la dirección normal al plano. Para mallas de vaciados, se pueden prescribir rotaciones con respecto a estas direcciones.
La siguiente tabla resume los atributos de este tipo de restricción:
| Atributo
|
Valor
|
|---|
| Posibles GDL para sólidos
|
3 traslaciones
|
| Posibles GDL para vaciados y vigas
|
3 traslaciones y 3 rotaciones
|
| Posibles GDL para cabezas de armadura
|
3 traslaciones
|
| Símbolo 3D
|
 |
 |
| traslación
|
rotación
|
|
| Entidades seleccionables
|
Vértices, aristas, caras y juntas de viga
|
| Traslaciones
|
 A lo largo de la dirección 1 del plano
 A lo largo de la dirección 2 del plano
 Normal al plano
|
| Rotaciones (para vaciados y vigas solamente)
|
Alrededor de la dirección 1 del plano
Alrededor de la dirección 2 del plano
Alrededor de la dirección normal al plano
|
Ejemplo

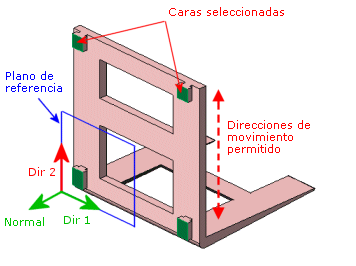

Al utilizar el plano de referencia (en azul) de la horqueta, se pueden restringir las caras seleccionadas (en verde oscuro) a lo largo de la Dir. 1 y la dirección normal (en verde claro). Esto permite que las caras seleccionadas se muevan libremente a lo largo de la Dir. 2 (en rojo).
