Colocación de notas

Puede colocar notas de posición de las siguientes maneras:
  • Especifique la posición de una nota seleccionada en el PropertyManager Nota o seleccione Mostrar en pantalla en Parámetros.
  • Seleccione una nota y utilice Mover entidades (barra de herramientas Croquis) para mover la nota. También puede especificar el cambio en las coordenadas de la nota o utilizar capturas para enganchar una nota en una posición nueva.
  • Arrastre las notas por la pantalla.
  • En la sección Formato de texto del PropertyManager Nota, establezca la alineación vertical del texto de la nota.
  • Utilice un rectángulo para colocar una nota.

Especificación de la posición de las notas a partir de las coordenadas X e Y

Puede especificar la posición de una nota seleccionada en el PropertyManager Nota o seleccionar Mostrar en pantalla en Parámetros.

Para especificar la posición de la nota a partir de sus coordenadas X e Y en pantalla:

  1. Seleccione una nota.
  2. En el PropertyManager Nota, seleccione Mostrar en pantalla en Parámetros.

    Los campos de coordenadas aparecen en la zona de gráficos.

  3. Modifique las coordenadas X e Y de la nota seleccionada en los campos X e Y que aparecen. La posición (0,0) es la esquina inferior izquierda de la hoja de dibujo.
  4. Haga clic fuera de la nota para acercarse a los campos de las coordenadas.

    Al seleccionar Mostrar en pantalla en el PropertyManager Nota después de seleccionar una nota, los campos de las coordenadas X e Y aparecen en el dibujo para todas las notas que se seleccionen posteriormente.

Especificación de la posición de las notas mediante el movimiento

Utilice la herramienta Mover entidades para mover una nota a una nueva posición.

Para mover una entidad de nota:

  1. Haga clic con el botón derecho del ratón en la nota y seleccione Mover entidades.
  2. En el PropertyManager Mover, seleccione:
    • X/Y y escriba valores para las posiciones de las coordenadas X e Y
      Las posiciones de las coordenadas X e Y suministradas son valores positivos o negativos relativos a las coordenadas de las notas actuales.
    • Desde/Hasta y en la zona de gráficos, seleccione Punto inicial, mueva el ratón y haga clic para establecer la posición de la nota final.
      Después de seleccionar Desde/Hasta, puede hacer clic con el botón derecho del ratón en la nota para seleccionar la opción Capturas rápidas y un destino:
      • Enganchar a puntos
      • Enganchar a centros
      • Enganchar a puntos medios
      • Enganchar a cuadrantes
      • Enganchar a intersección
      • Enganchar a más cercana
      • Enganchar a puntos H/V
      • Enganche a rejilla

Alineación del texto de nota en posición vertical

En la sección Formato de texto del PropertyManager Nota, establezca la alineación vertical del texto de la nota.

Para establecer la alineación vertical del texto de la nota:

  1. Seleccione la nota.
  2. En la sección Formato de texto del PropertyManager Nota, seleccione una de estas opciones:
    • Alineación superior
    • Centrar
    • Alineación inferior

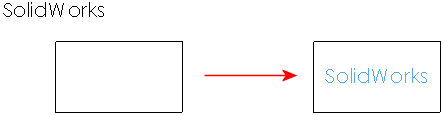

Utilización de un rectángulo para colocar una nota

Para usar un rectángulo para colocar una nota:

  • Elija una nota y un rectángulo y, a continuación, haga clic con el botón derecho del ratón y seleccione Enganchar al centro del rectángulo para utilizar un rectángulo para colocar una nota.
