Puede manipular y asignar valores de radio a los puntos de control entre los vértices de un redondeo de radio variable.
Los redondeos de radio variable incluyen vistas preliminares. Puede seleccionar una Vista preliminar completa, una Vista preliminar parcial o Sin vista preliminar en el PropertyManager Redondeo.
Sugerencias para utilizar puntos de control con redondeos de radio variable:
- Puede asignar un valor de radio a cada punto de control, o asignar valores a uno o dos vértices delimitadores.
-

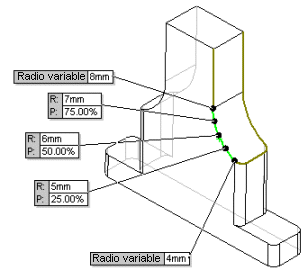

La opción predeterminada del sistema son tres puntos de control ubicados a incrementos equidistantes de 25%, 50% y 75% a lo largo de la arista entre los dos radios variables.
-
Puede cambiar la posición relativa de cada punto de control utilizando los siguientes métodos:
- Cambie el porcentaje del punto del control en la anotación
-

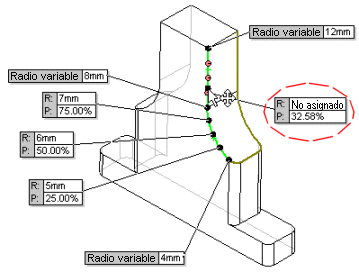

Seleccione el punto de control y arrástrelo hasta una nueva ubicación
- Se pueden agregar o substraer puntos de control a lo largo de la arista que ha seleccionado para redondear, tanto a medida que crea el redondeo como después de crear el redondeo, utilizando Editar operación. Agregar o substraer puntos de control a lo largo de la arista sitúa los puntos de control en incrementos equidistantes a lo largo de esa arista.
-
Agregar puntos de control: Se puede seleccionar un punto de control, presionar la tecla Ctrl y arrastrar para crear un punto de control adicional en una nueva ubicación. O, desde el PropertyManager, se puede incrementar el valor en Número de instancias
. Al agregar puntos de control nuevos a través del PropertyManager, se agregan los puntos en las posiciones predeterminadas.
-
Substraer puntos de control: Se pueden eliminar puntos de control específicos haciendo clic con el botón derecho del ratón y seleccionando Eliminar en el menú contextual. O, desde el PropertyManager, se puede disminuir el valor en Número de instancias . Al eliminar puntos de control nuevos a través del PropertyManager, se eliminan los puntos de las posiciones predeterminadas.
- Puede seleccionar más de una entidad de croquis para redondear. Complete cada entidad antes de seleccionar entidades adicionales en Elementos a redondear
, de la siguiente forma:
- Primero aplique un radio a cada vértice
-
Aplique valores de radio a uno o a todos los puntos de control
-
Cambie la posición de un punto de control antes o después de aplicar un valor de radio
-
Agregue nuevos puntos de control si fuera necesario
