Configure las opciones del PropertyManager con base en el tipo de operación Barrer.
Perfil y trayecto
| |
Barrido de perfil
|
Crea un barrido mediante un perfil y un trayecto. |
| |
Barrido sólido
|
(Disponible sólo para barridos de corte. No disponible para operaciones de ensamblaje). Crea un barrido de corte mediante un cuerpo de herramienta y un trayecto. Su utilización más frecuente es en la creación de cortes alrededor de sólidos cilíndricos. Esta opción también es útil para la simulación de fresa. |
| |
|
Sólo para barridos de corte, al seleccionar Barrido sólido, el trayecto debe ser tangente consigo mismo (sin tener esquinas vivas) y comenzar en un punto o en el perfil del sólido de herramienta.
 |
 |
| Cuerpo de herramienta y trayecto |
Barrido de corte |
|
| |
|

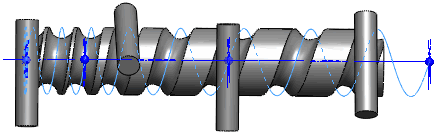

Observe cómo Barrido sólido utiliza un cuerpo de herramienta siguiendo un trayecto helicoidal:
|
|
| |
|
Al seleccionar Seguir trayecto en Tipo de orientación/torsión y Ninguno en Tipo de alineación de trayecto, el cuerpo de herramienta sigue correctamente las tangentes del trayecto.
|
| |
|
|
| |
|
Para mantener el cuerpo de herramienta perpendicular a una referencia al seguir el trayecto, seleccione Vector de dirección en Tipo de alineación de trayecto. A continuación, elija una dirección con respecto a la que el cuerpo de herramienta es perpendicular (por ejemplo, la normal a la cara extrema plana de un cilindro).
|
| |
|
|
| |
|
El cuerpo de herramienta se mantiene paralelo con respecto a la cara extrema mientras sigue el trayecto helicoidal a lo largo del cilindro. Esta funcionalidad es importante para el sector de mecanizado de herramientas.
|
| |
|
|
|
Perfil
|
Configura el perfil de croquis (sección) utilizado para crear el barrido. Seleccione el croquis de perfil en el gestor de diseño del FeatureManager o en la zona de gráficos. El perfil debe estar cerrado para una operación de barrido base o saliente. El perfil puede estar abierto o cerrado para una operación de barrido de superficie.
|
|
|
Cuerpo de herramienta (sólo barridos de corte sólido) |
El cuerpo de herramienta debe ser convexo, no puede formar parte del cuerpo principal y debe estar formado por uno de los siguientes elementos:
- Una operación de revolución compuesta exclusivamente por geometría analítica, como líneas y arcos.
- Una operación de extrusión cilíndrica.
|
|
Trayecto
|
Configura el trayecto a lo largo del que se barre el perfil. Seleccione el croquis del trayecto en el gestor de diseño del FeatureManager o en la zona de gráficos. El trayecto puede ser abierto o cerrado, y puede ser un conjunto de curvas croquizadas contenidas en un croquis, una curva o un conjunto de aristas del modelo. El punto de inicio del trayecto debe estar en el plano del perfil.
|
| |
|
Ni la sección, el trayecto, ni el sólido resultante pueden entrecruzarse consigo mismos.
|
Opciones
| |
Tipo de orientación/torsión
|
Controla la orientación del Perfil según éste se barre a lo largo del Trayecto. Las opciones son:
|
| |
|
|
Seguir trayecto
|
La sección permanece en el mismo ángulo con respecto al trayecto en todo momento. Al seleccionar Seguir trayecto, las opciones estabilizan los perfiles cuando estos están mal alineados debido a fluctuaciones de curvatura pequeñas o desiguales a lo largo del trayecto.
|
|
Mantener normal constante
|
La sección permanece siempre paralela a la sección del principio.
|
|

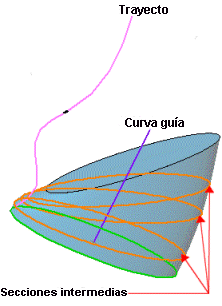

Seguir trayecto y 1ª curva guía
|
|
Seleccione Seguir trayecto y 1ª curva guía si desea que la torsión de las secciones intermedias esté determinada por el vector desde el trayecto hasta la primera curva guía. El ángulo entre el plano horizontal y el vector permanece constante en los planos de croquis de todas las secciones intermedias.
|
|
Seguir 1ª y 2ª curvas guía
|
Seleccione Seguir 1ª y 2ª curvas guía si desea que la torsión de las secciones intermedias esté determinada por el vector desde la primera hasta la segunda curva guía. El ángulo entre el plano horizontal y el vector permanece constante en los planos de croquis de todas las secciones intermedias.
|
|
Torsión a lo largo del trayecto
|
Tuerce la sección a lo largo del trayecto. Defina la torsión en grados, radianes o vueltas en Definir por.
|
Este ejemplo ilustra una vuelta.
|
|
Torsión a lo largo del trayecto con constante normal
|
Tuerce la sección a lo largo del trayecto, manteniendo la sección paralela a la sección del principio según esta se tuerce a lo largo del trayecto.
|
Este ejemplo ilustra una vuelta.
|
|
| |
Definir por (Disponible con Torsión a lo largo del trayecto o Torsión a lo largo de trayecto con constante normal seleccionados en Tipo de orientación/torsión). |
Seleccione una de las siguientes opciones:
|
Definición de torsión
|
Defina la torsión. Seleccione Grados, Radianes o Vueltas.
|
|
Ángulo de torsión
|
Especifica el número de grados, radianes o vueltas de la torsión.
|
|
| |
Tipo de alineación de trayecto (Disponible con Seguir trayecto seleccionado en Tipo de orientación/torsión) |
Estabiliza el perfil cuando las pequeñas y desiguales fluctuaciones de curvatura a lo largo del trayecto hacen que el perfil esté mal alineado. Las opciones son: |
| |
|
|
Ninguno
|
Alinea el perfil normal al trayecto. No se aplica ninguna corrección.
|
|
Torsión mínima
|
(Sólo para trayectos 3D). Impide que el perfil se vuelva intersectante conforme sigue el trayecto.
|
|
Vector de dirección
|
Alinea el perfil en la dirección seleccionada para Vector de dirección. Seleccione entidades para configurar el vector de dirección.
|
|
Todas las caras
|
Cuando el trayecto incluye caras adyacentes, hace el perfil del barrido tangente con la cara adyacente donde esto es posible geométricamente.
|
|
|
Vector de dirección (Disponible con Vector de dirección seleccionado para Tipo de alineación de trayecto) |
Seleccione un plano, una cara plana, una línea, una arista, un cilindro, un eje, un par de vértices en una operación, etc. para establecer el vector de dirección.
|
| |
Fusionar caras tangentes
|
Si el perfil del barrido tiene segmentos tangentes, hace que las superficies correspondientes en el barrido resultante sean tangentes. Se mantienen las caras que se pueden representar como un plano, cilindro o cono. Las otras caras adyacentes se fusionan y los perfiles se aproximan. Los arcos de croquis se pueden convertir en splines.
|
| |
Vista preliminar
|
Visualiza una vista preliminar sombreada del barrido. Desactive para visualizar el perfil y el trayecto solamente.
|
| |
Resultado de fusión
|
Fusiona los sólidos en uno solo.
|
| |
Alinear con caras finales
|
Continúa el perfil del barrido hasta la última cara encontrada por el trayecto. Las caras del barrido se extienden o truncan para coincidir con las caras en los extremos del barrido, sin necesidad de geometría adicional. Esta opción se utiliza normalmente con las hélices.
|
| |
|
Alinear con caras finales activada |
Alinear con caras finales desactivada |
|
|
| Parte superior del hélice |
Parte superior del hélice |
|
|
| Parte inferior del hélice |
Parte inferior del hélice |
|
Tangencia inicial/final
Tipo de tangencia inicial y Tipo de tangencia final.
|
Ninguno
|
No se aplica ninguna tangencia.
|
|
Tangente al trayecto
|
Cree el barrido normal con respecto al trayecto al inicio. |
Operación lámina
Seleccione para crear un barrido de operación lámina.
|
|
| Barrido con operación sólida |
Barrido con operación lámina |
|
Tipo de operación lámina
|
Configura el tipo de barrido de operación lámina. Las opciones son las siguientes:
|
| |
|
Una dirección
|
Crea la operación lámina en una dirección desde los perfiles utilizando el valor Espesor . Haga clic en Invertir dirección si fuera necesario.
|
|
Plano medio
|
Crea la operación lámina en ambas direcciones desde los perfiles, aplicando el mismo valor de Espesor en ambas direcciones.
|
|
Dos direcciones
|
Crea la operación lámina en ambas direcciones a partir de los perfiles. Configure valores individuales para Espesor y Espesor  .
|
|
Alcance de operación
Especifica los sólidos o componentes a los que afectará la operación.
- Para piezas multicuerpo, consulte Alcance de operación en piezas multicuerpo.
- Para ensamblajes, consulte Alcance de operación en ensamblajes.
