Propiedades de documento - Cotas de chaflán

Puede especificar configuraciones de dibujo de nivel de documento para cotas de chaflán. Disponible para todos los tipos de documentos.

Para abrir esta página, con un dibujo abierto, haga clic en Opciones (barra de herramientas estándar), seleccione la pestaña Propiedades de documento y, a continuación, Cotas > Chaflán.

Estándar básico de cota de chaflán

Estándar básico de cota de chaflán

Formato de texto de chaflán

1 X 1 Distancia por distancia
1 X 45° Distancia por ángulo
45° X 1 Ángulo por distancia
C1 Distancia de chaflán (sólo ángulos de 45 grados)
Formato de "X" Seleccione x mayúscula o minúscula.

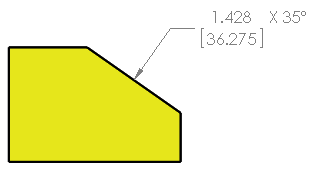

Cotas duales

Visualización de cotas duales Seleccione para mostrar cotas en unidades duales.
Mostrar unidades para visualización dual Seleccione para mostrar unidades para el segundo conjunto de cotas.
Posición de valor de cota Superiorchamfer_dual_dim_top.gif

Precisión angular

Precisión de unidad Seleccione el número de dígitos incluidos después de la coma decimal para el valor.
Precisión de tolerancia Seleccione el número de dígitos incluidos después de la coma decimal para la tolerancia.
Texto horizontal
Texto horizontal subrayado
Texto en ángulo
Texto en ángulo subrayado
Texto horizontal a lo largo de la línea de referencia del modelo
