Teknik resimlere merkez işaretlerini eklerken özelliklerini ayarla. Mevcut seçenekler seçilen merkez işaretinin tipine göre değişir.
Bu PropertyManager'ı göstermek için, bir teknik resimde Merkez İşareti'ne
veya öğesine tıklayın.
Stil
Merkez işareti stilini belirler.
Seçenekler
|
Bağlantı çizgileri
|
Merkez işareti sembollerini bağlar.
|
|
Dairesel çizgiler
|
Büyük dairesel merkez çizgiyi çoğaltmadaki deliklerden geçirir.
|
|
Radyal çizgiler
|
Çoğaltmanın merkezinden çoğaltmadaki deliklere doğru merkez çizgiler.
|
|
Taban merkez çizgisi
|
Çoğaltmanın merkezine bir merkez çizgisi ekler.
|
Manuel Ekleme Seçenekleri
|
Tek Merkez İşareti
|
|
|
Doğrusal Merkez İşareti
|

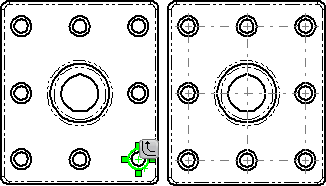

Daire veya yayların doğrusal çoğaltmasına merkez işaretleri ekleyin. Doğrusal çoğaltma algılandığında, çoğaltmanın her örneğinde merkez işaretleri oluşturmak için Yay seçeneğini tıklayın.
Bağlantı çizgileri. Merkez işareti sembollerini bağlar.
 |
| Doğrusal çoğaltmaya yayılmış merkez işaretleri |
|
| Bağlantı çizgileri olan doğrusal merkez işaretleri |
|
|
Dairesel Merkez İşareti
|
Merkez işaretlerini daire veya yayların dairesel çoğaltmalarına ekleyin.
Seçenekler
|
| |
Yuva merkez işareti
|
|
Özellikleri Göster
Belge varsayılanlarını kullan'ı kaldırarak Belge Özellikleri - Merkez Çizgileri/Merkez İşaretleri'nden ayarlanan şu özellikleri değiştirin.
|
İşaret boyu
|
|
|
Uzatılmış çizgiler
|
Merkez noktaları Uzatılmış çizgileri kapalı merkez işaretleridir. Bunları yeniden boyutlandırmak için uzatılmış çizgileri sürükleyebilirsiniz.
 |
 |
| Seçili |
İşaretli değilken |
|
|
Merkez çizgisi yazı tipi
|
|
|
| Seçili |
İşaretli değilken |
|
Açı
|
Açı
|
Görünün döndürüldüğü için merkez işareti de dönerse burada bir dönüş açısı ortaya çıkar. Pozitif açı merkez işaretini saat yönünün tersine döndürür. |
Katman
|
Katman
|
Adlandırılmış katmanlar bulunan teknik resimlerde bir katman seçin. |
