Spline PropertyManager'ı

Var Olan İlişkiler

PM_relations_existing.gif İlişkiler Çizim sırasında otomatik olarak çıkarsanan veya İlişkiler Ekle ile manuel olarak oluşturulmuş ilişkileri görüntüler. Listeden bir ilişki seçtiğinizde, grafik alanında bir bilgi vurgulanır.
PM_information.gif Bilgi Seçili çizim objesinin durumunu (Tamamen Tanımlı, Eksik Tanımlı vb.) görüntüler.

İlişkileri Ekle

Spline noktaları arasına, spline tutamaçları arasına ve spline tutamaçları ile dış çizim objeleri arasına ilişki ekleyebilirsiniz. Seçimler, çizimde ilgili geometri varsa görünür.

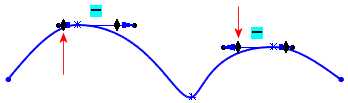

Teğetlik radyal yönü sınırlandırılmıştır:

Seçenekler

  Yardımcı olarak Objeyi yardımcı geometriye dönüştürür.
  Eğriliği Göster Eğrilik Ölçeği PropertyManager'ını görüntüler ve spline'a eğrilik tarakları ekler.

  İç Devamlılığı Sürdür Spline'ın iç eğriliğini sürdürür.

İç Devamlılığı Sürdür temizlendiğinde, eğrilik ölçeği keskin şekilde aşağı iner.


İç Devamlılığı Sürdür seçildiğinde, eğrilik ölçeği kademe kademe aşağı iner.

Aşağıdaki seçenekler yalnızca her uçta eğrilik tutamacı içeren spline'larda kullanılabilir. Varsayılan değer Standart'tır.
  Yükseltilmiş derece Spline derecesini yükseltir veya azaltır. Ayrıca, tutamaçları sürükleyerek dereceyi ayarlayabilirsiniz.
  Standart Spline'ı ilk kez oluşturduğunuzda veya Yükseltilmiş derece temizlendiğinde görüntülenir.
spline_2point_standard.gif spline_2point_raised_degree.gif
Standart Yükseltilmiş derece

Parametreler

Spline ilişkilerle sınırlanmamışsa, spline'ı tanımlamak için aşağıdaki parametrelerin uygun kombinasyonlarını belirtebilirsiniz.

PM_Spline_Point.gif Spline Nokta Sayısı Seçili spline noktasını grafik alanında vurgular.
PM_Start_X_Coordinate_Spline.gif X Koordinatı Spline noktasının X koordinatını belirtir.
PM_Start_Y_Coordinate_Spline.gif Y Koordinatı Spline noktasının Y koordinatını belirtir.
PM_Radius_of_curvature.gif Eğrinin Çapı Herhangi bir spline noktasında eğriliğin yarıçapını kontrol eder. Eğriliğin Yarıçapı yalnızca Spline Araçları araç çubuğunda veya kısayol menüsünde Eğrilik Denetlemesi Ekle Tool_Add_Curvature_Control_Spline_Tools.gif öğesini seçtiyseniz ve spline'a bir eğrilik imleci eklediyseniz görünür.
PM_Curvature.gif Eğrilik Eğrilik denetiminin eklenmiş olduğu noktada eğrilik derecesini görüntüler. Eğrilik yalnızca spline'a bir eğrilik imleci eklediğinizde görünür.
PM_Tangent_Magnitude_1.gif Teğet Ağırlıklandırma1 Spline eğriliğini spline noktasında değiştirerek, sol teğetlik vektörünü kontrol eder.
PM_Tangent_Magnitude_2.gif Teğet Ağırlıklandırma 2 Spline eğriliğini spline noktasında değiştirerek, sağ teğetlik vektörünü kontrol eder.
PM_Tangent_Radial_Direction.gif Teğet Radyal Yönü Spline'ın X, Y veya Z eksenine göre eğim açısını değiştirerek, teğetlik yönünü kontrol eder.
PM_Tangent_Polar_Direction.gif Teğet Polar Yönü Bir spline noktasına dik bir noktaya yerleştirilmiş bir düzleme göre teğet vektörünün yükselti açısını kontrol eder.
Ayrıca spline tutamaçlarına ölçümlendirme yapabilirsiniz.
  Teğet Sürme Teğet Ağırlıklandırma ve Teğet Radyal Yönü kullanarak spline kontrolü sağlar.
  Bu Tutamacı Sıfırla Seçili spline tutamacını ilk durumuna döndürür.
  Tüm Tutamaçları Sıfırla Tüm spline tutamaçlarını ilk durumuna döndürür.
  Spline'ı Gevşet Bir spline'ı ilk kez çizdiğinizde ve kontrol çokgenini görüntülediğinizde, şeklini değiştirmek için kontrol çokgenindeki herhangi bir düğümü sürükleyebilirsiniz. Sürükleme, pürüzsüz olmayan bir spline ile sonuçlanırsa, PropertyManager'ı görüntülemek ve şekli yeniden parametreleştirmek (pürüzsüzleştirmek) için Parametreler altındaki Spline'ı Gevşet'i tıklayabilirsiniz. Spline'ı Gevşet komutu, kontrol çokgeninde bir düğüm sürüklenerek yeniden kullanılabilir hale gelir.
  Orantısal Bir bitiş noktasını sürüklediğinizde spline şeklini korur; tüm spline orantısal olarak yeniden boyutlanır.
