Blok Yapma

Tek veya çoklu çizim objelerinin kombinasyonlarından bir blok yapabilirsiniz.

Blok yapmak için:

  1. Bir çizim oluşturun.


  2. Blok Yap'ı Tool_Make_Block_Block.gif (Bloklar araç çubuğu) veya Araçlar > Blok > Yap öğesini tıklayın.

    Ayrıca, FeatureManager tasarım ağacında Blok'u FM_block_sketch.gif sağ tıklayarak da blok araçlarını kullanabilirsiniz.

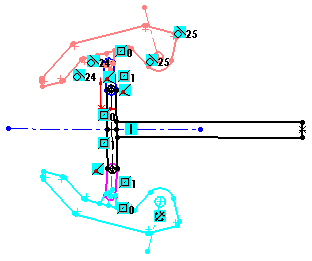

  3. Blok Objeleri için blok yapmak istediğiniz çizim objelerini seçin.


  4. PM_OK.gif düğmesini tıklayın.
  5. Kalan her çizim objesi için 2-4 arasındaki adımları tekrarlayın.


  6. Çizimle düzenleme modundayken, gereken ilişkileri ekleyin.


  7. Parçayı kaydedin.

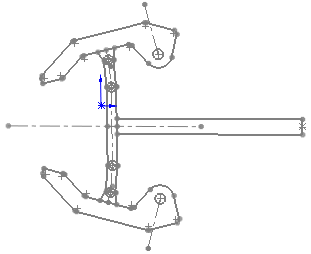

    Bir blok yaptığınızda, bloğu eklerken kullanacağınız bir Ekleme Noktası belirtebilirsiniz.
