Cross Sections

Create cross section planes:
  • Use the default XY cross section plane.
  • Select a plane from the Cross Section tab.
  • Select a face in the graphics area, then select Face Plane on the Cross Section tab.
  • Double-click a point on a face to create a cross section plane parallel to the face.

Creating and Manipulating Cross Sections

You can drag the plane to change the cross section.

To create and manipulate a cross section:

  1. Click Cross Section tool_CrossSection.gif or Tools > Cross Section.

    A cross section plane appears, normal to the model.

  2. Drag the plane, which moves along the axis normal to the model.
  3. On the Cross Section Tab_Cross_Section.gif tab, select from the following options.
    Option Description
    XY Plane CS_XY_Plane.gif
    YZ Plane CS_YZ_Plane.gif
    XZ Plane CS_XZ_Plane.gif
    Face Plane CS_Face_Plane.gif First select a face, then select this option to create a plane parallel to the selected face. Double-clicking a face also enables this option.
    Flip CS_Flip.gif Flips the model along the currently displayed plane to display the other side of the model.
    View normal to Plane CS_View_Normal_to_Plane.gif Displays the model normal to the plane.
    Show Plane CS_Show_Plane.gif Shows the cross section plane.
    Show Cap CS_Show_Cap.gif Displays the edges as capped solid faces.

    Cross section capped and solid

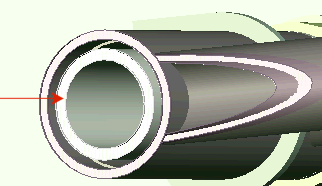

    Cross section uncapped and hollow

  4. To release the Cross Section tool_CrossSection.gif tool, click it again.
