给定深度
|
根据您所指定的 长度 和 方向 生成边线法兰。
- 长度
- 反向
 。 更改边线法兰的方向。
-
外部虚拟交点
 、内部虚拟交点
 、双弯曲

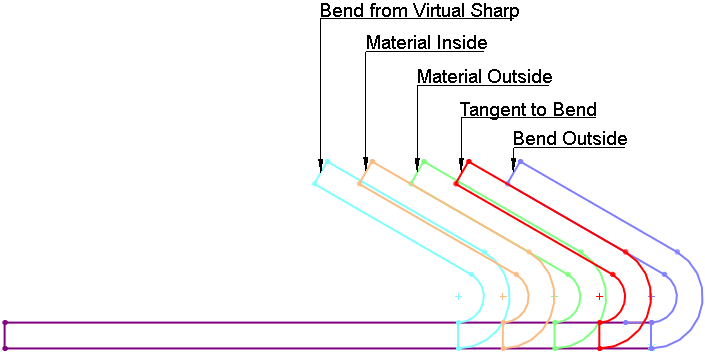

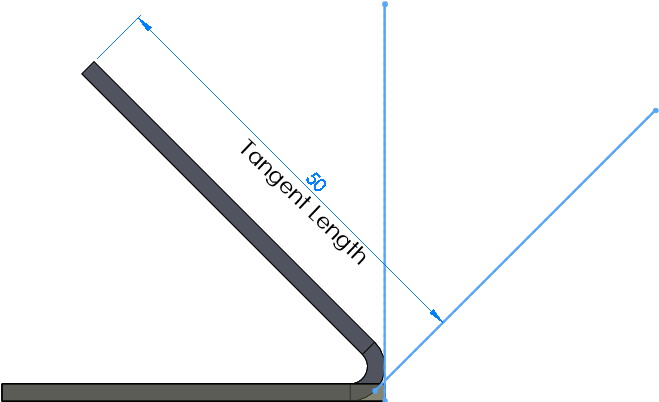

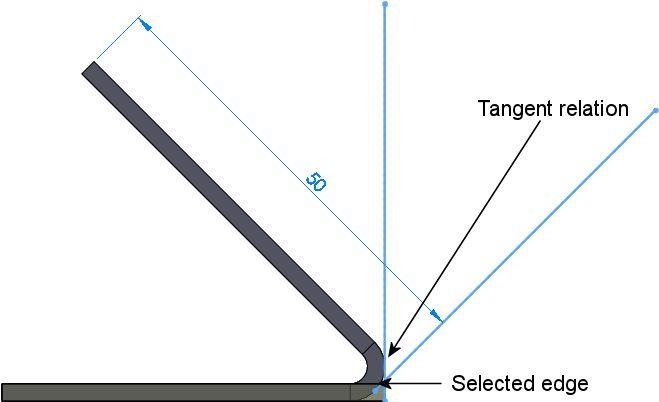

 。 设定测量原点。 虚拟交点在两个草图实体的虚拟交叉点处生成一草图点（请参阅 生成虚拟交点）。 双弯曲 选项对大于 90º 的折弯有效，让您可以使用法兰的切线长度作为长度计算的基础。 您可以键入切线长度，而不用进行其它计算。
|
|
成形到顶点
|
生成成形到您在图形区域中所选的顶点的边线。 您可以生成与法兰平面垂直或与基体法兰平行的边线法兰。
|
垂直于法兰基准面
|
选定的顶点与边线法兰的端面重合。
|
|
平行于基体法兰
|
选定的顶点穿过与基体法兰的面平行的平面。
 |
| 垂直于法兰基准面。 红色顶点与边线法兰的端面重合。 （为更清晰，会显示一条草图直线。） |
 |
| 平行于基体法兰。 红色顶点穿过与基体法兰的面平行的平面。 （为更清晰，会显示一条草图直线。） |
|
|
|
成形到边线并合并
|
在多体零件中，将选定的边线与另一实体中的平行边线合并。 在第二个实体上选取成形到参考边线。
|
外部虚拟交点 ，内部虚拟交点 。
|
设定测量原点。
|
|
选择成形到参考边线
|
|
|
