表格单元格、行或列工具栏

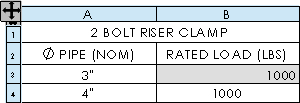

您可以使用表格单元格、行或列工具栏对材料明细表、孔表、修订表、焊接表或焊件切割清单进行格式化。

要打开表格单元格、行或列工具栏:

单击表格单元格、行或列。

从工具栏设置这些选项:

选项 说明
字体格式化 单击 使用文档字体Tool_font.gif 以更改字体格式。 您可将格式化应用到选定行、列或整个表格
水平段落对齐 将文字对齐到单元格。 单击 左对齐 justify_left.png 按钮居中 justify_center.png 按钮右对齐 justify_right.png 按钮
垂直段落对齐 将文字对齐到单元格。 单击 顶部对齐align_vert_top.png 按钮居中对齐align_vert_middle.png 按钮底部对齐PM_text_justify_bottom.gif
文字旋转 单击 旋转PM_Text_Rotate.gif 将文字以逆时针 90° 增量旋转。
套合文字 单击 套合文字Tool_FitText_Table_Format.gif 切换套合文字到单元格。
合并单元格 单击 合并单元格Drawings-Merge-Cells.gif 合并相邻的单元格。
解除合并单元格 单击 拆分单元格Drawings-Unmerge-Cells.gif 将单元格分割。
方程式编辑 单击 方程式Tool_equations_sigmasum.gif 在单元格中设置方程式。 参阅“表格方程式编辑器”。
单元格填充 键入或选择 水平竖直单元格填充Tool_cell_padding.gif 的新值。
列属性 单击 列属性tool_columnproperty.gif 从材料明细表中打开 列属性 菜单。 相应的 PropertyManager 中列出了其它表格的列属性:
  • 修订表列 PropertyManager
  • 孔表列 PropertyManager
  • 焊件切割清单列 PropertyManager
隐藏或显示数据 单击 隐藏/显示tool_hide_show_row_column.gif。 指针变成 pointer_hide_show_annotations.gif,您可选取行或列来隐藏或显示。 当您选取工具时,当前隐藏的任何行或列以蓝色高亮显示。
表格标题
单击 表格标题在上Tool_Table_Header_Top.gif表格标题在下Tool_Table_Header_Botto.gif 将表格标题定位在行上或行下。
表格标题在上
表格标题在下
