切削分割 PropertyManager

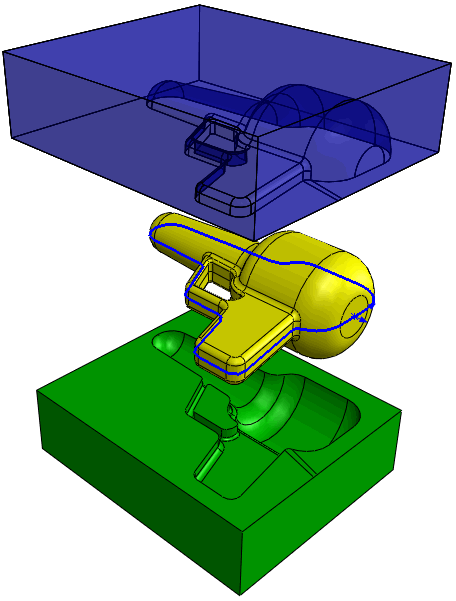

要生成切削分割，在 曲面实体 文件夹中零件必须有至少三个曲面实体： 一个型心曲面实体、一个型腔曲面实体、以及一个分型面实体。 您可以从切削分割生成多个零件的模具或相同零件的多个实例。

要打开切削分割 PropertyManager，请执行以下操作之一：

• 单击 切削分割（“模具工具”工具栏）。
• 单击插入 > 模具 > 切削分割。
• 右键单击切削分割特征，然后单击 编辑特征。

块大小

	方向 1 深度	指定模具型心上分割的深度。
	方向 2 深度	指定模具型腔上分割的深度。
	连锁曲面	自动生成分割模具的互锁曲面。
	拔模角度	指定互锁曲面的草图角度。

型芯

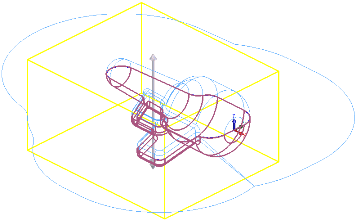

型心曲面实体

显示并突出显示定义模具型心的选定曲面。

型腔

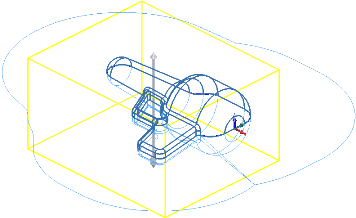

型腔曲面实体

显示并突出显示定义模具型腔的选定曲面。

分型面

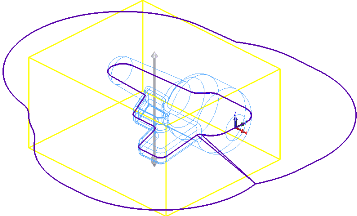

分型面实体

显示并突出显示定义模具分割分型面的选定曲面。
