该主题只适用于基于 CPU 的底切分析。只有在您的图形卡不能进行基于 GPU 的处理（为基于 GPU 的较新底切分析所需）时，软件才使用基于 CPU 的处理。请参阅“模具分析工具”中的图形卡考虑因素。
欲运行底切检查分析：
- 单击 底切分析
（模具工具工具栏）或单击 。
- 在 PropertyManager，设定以下选项：
- 分析参数
|
拔模方向
|
所有面都被评估以决定它们是否可从零件以上或从零件以下看见。欲指定拔模方向，选取：
- 一基准面、面、或边线。
- 坐标输入，并沿 X、Y 和 Z 轴设定坐标。
|
要反转在结果中报告为 方向1 底切 和 方向2 底切 的面，请单击 反向
。
|
分型线
|
为分析选择分型线。分型线以上的面被评估以决定它们是否可从分型线以上看见。分型线以下的面被评估以决定它们是否可从分型线以下看见。如果您选择分型线，您不必指定拔模方向。
|
|
实体选择。
|
如果您的模型有一个以上实体，单击 实体或曲面实体 ，然后选择要分析的实体。
|
拔模方向 和 分型线 将识别需要边侧型心的零件壁中的凹陷部分。 分型线 还有助于您识别分型线部分，您可以对其修改以避免对边侧型心的需要。
- 在分析参数下，单击计算。

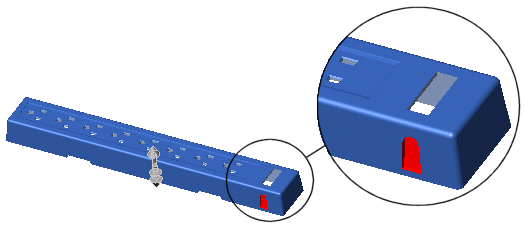

结果出现在底切面之下。带有不同分类的面在图形区域中以不同颜色显示。面分类如下：
| 方向1 底切 |
从零件或分型线以上不可见的面。 |
| 方向2 底切 |
从零件或分型线以下不可见的面。 |
| 封闭底切 |
从零件以上或以下不可见的面。 |
| 跨立底切 |
以双向拔模的面。 |
| 无底切 |
|
- 在底切面下，对于每个面分类，您可：
- 单击 显示/隐藏
以显示或隐藏图形区域的面。
- 单击编辑颜色来显示颜色调色板并更改颜色。
- 单击
。
