装配体中的焊缝

您可以向装配体添加简化焊缝。简化焊缝提供轻化的简单焊缝表示方式。

要向装配体添加焊缝，请进行如下操作之一：

• 单击 装配体特征 （CommandManager 上的 装配体 选项卡）和 焊缝 。
• 单击插入 > 装配体特征 > 焊缝。
• 单击 焊缝（“焊件”工具栏）。

关于焊缝的详细信息，请参阅焊缝。

关于工程图中焊接表的信息，请参阅焊接表。

关于装配体中焊缝的特别注意事项：

• 焊缝只能涉及两个零部件（而不是三个或更多个）。例如，在该装配体中，要将一个棒条焊接到两块板上，需要两条焊缝。

  第一条焊缝：	第二条焊缝：

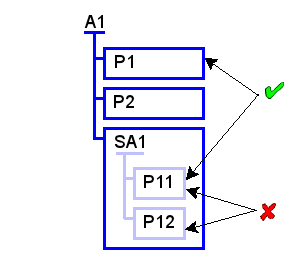

• 只能在顶层零部件（零件或子装配体）之间添加焊缝。范例：装配体包含两个零件（P1 和 P2）和一个子装配体 (SA1)。子装配体包含两个零件（P11 和 P12）。
  • 您可在 P1 和 P11 之间添加焊缝，因为您添加的焊缝位于顶层零件和顶层子装配体之间。
  • 不可在 P11 和 P22 之间添加焊缝，因为它们是同一子装配体的零部件。打开子装配体文档以添加焊缝。

• 可在轻型零部件之间添加焊缝。 焊缝照常显示在图形区域中和 FeatureManager 设计树的 焊接文件夹 中。
  如果子装配体已轻化，则其中的焊缝将不会显示在图形区域或 FeatureManager 设计树中。
