当您在 SolidWorks 中打开一新工程图时，您选择一带特定纸张大小和工程图纸格式的模板。
格式可以为标准、自定义、或无格式（只指定大小）。 定义标题块时，可以指定可编辑的模板区域和可单击以输入标题块数据的热点区。 您也可在零件和装配体中生成标题块。
您可使用旧制 2D CAD 标题块。 当开始一个新工程图或添加工程图图纸时，消除选择图纸格式/大小对话框中的显示图纸格式，然后导入一个 2D CAD 块。
标准格式包含标题栏。 SolidWorks 允许您编辑图纸格式。 （您也可保存图纸格式在将来的工程图中使用）。 您可添加、移动、格式化、及删除直线和文字。
您可将注释数据连接到文件属性，如文件名称、日期、图纸编号、等等，或自定义您可定义的属性。

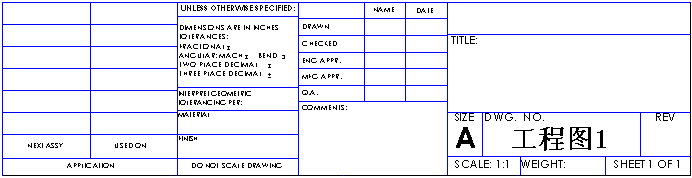

默认横向图纸格式中的标题栏包含以下线条和文字：

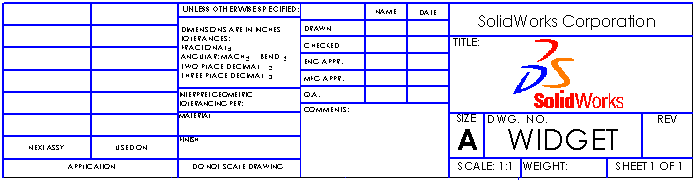

在此编辑图纸格式范例中，添加了带公司名称的注释，带工程图名称的注释被编辑，线条被加厚，并添加了图形。
