几何要求 - 管道弯管

要想使零部件在 SolidWorks Routing 中用为弯管，要求有以下项。

Routing 草图和尺寸的名称有大小写之分。

弯管圆弧

  • 命名为弯管圆弧的草图
  • 代表弯管的中心线的圆弧，尺寸命名为：
    • 折弯半径@弯管圆弧
    • 折弯角度@弯管圆弧

示例：

线路

  • 草图：
    • 命名为线路
    • 位于垂直于圆弧一端的基准面上
  • 代表弯管外径的圆，尺寸命名为直径@线路
  • 在圆心和圆弧中心之间的尺寸：
    • 命名为折弯半径@线路
    • 链接到折弯半径@弯管圆弧

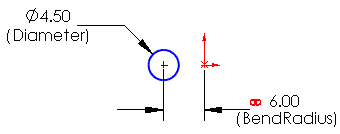

示例：

特征

扫描 FM_sweep_feature.gif，使用：
  • 线路作为轮廓
  • 弯管圆弧作为路径
  • 薄壁特征选项来设定壁厚

示例：
