3D 注解

SolidWorks 零件和装配体文件依照 ASME Y14.41-2003 标准对 3D 注解提供支持。

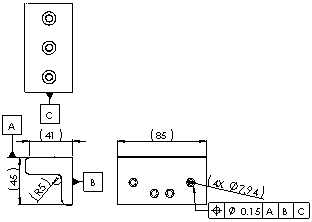

3D_datum_feature.gif 3D_annotation_drawing.gif

要打开注解视图模式,请右键单击注解文件夹 FM_annotations.gif,然后选择激活注解视图显示状态

3D 注解按照模型的正交视图(如前视、下视、等轴测视图等)来组织。这些方向称作注解视图,它们会复制标准工程图视图方向。可以自动或手动生成注解视图。

默认情况下,零件和装配体存在一个注解视图:未指派项FM_annotation_view.gif。此视图包含任何未插入到一指定注解视图的注解。双击任意注解视图可查看视图中的注解。箭头 arrow_annotation_view_active.gif 表示注解视图已激活。

在模型中生成注解视图后,可以在工程图中使用这些视图。注解视图将被转换成 2D 工程图视图,这样在模型中插入的注解将在工程图中出现。

零件中的 3D 注解不动态链接到其相应的工程图。如果您在零件中更改 3D 注解,工程图将不更新。您需要重新插入工程图才可让更改生效。

插入 3D 注解

您可以将 3D 注解插入零件和装配体。SolidWorks 软件按照模型的正交视图(如前视图、下视图、等轴测视图等)来组织 3D 注解。这些方向称作注解视图,它们会复制标准工程图视图方向。



在模型中生成注解视图后,可以在工程图中使用这些视图。注解视图将被转换成 2D 工程图视图;而在模型中插入的注解将保留在工程图中。

零件中的 3D 注解不动态链接到其相应的工程图。如果您在零件中更改 3D 注解,工程图将不更新。您需要重新生成工程图视图才可让更改生效。

欲插入 3D 注解:

  1. 在零件或装配体中,单击注解工具栏上的工具。
  2. 单击在模型中放置符号。

    如果已选择 自动放置到注解视图,注解将添加到 FeatureManager 设计树的 注解 FM_annotations.gif 文件夹中的注解视图,否则符号将添加到 未指派项 FM_annotation_view.gif 视图。

    如果您在钣金零件中插入 3D 注解,平板型 注解视图将自动在 注解 FM_annotations.gif 文件夹中创建。 当您选择 当您选择 注解时,平板型式 Tool_Flatten_Sheet_Metal.gif 工具将不可用。
